Конусная дробилка с крутым конусом
Конусная дробилка с крутым конусом похожа на поверхность конуса существующей гирационной дробилки грубого дробления. Его траектория и преимущества такие же, как у гирационной дробилки, поэтому он не будет повторяться. Его недостатком является то, что он более чувствителен к гранулированным материалам в корме, таким как мелкозернистые материалы, содержащие более 5% в корме, эти материалы следует отсеивать в корме, иначе это снизит эффективность и увеличит износ. Когда этот тип конусной дробилки использует гидравлическую технологию, она становится конусной дробилкой с нижней гидравлической опорой или с верхней гидравлической подвеской.Преимущества и недостатки, вызванные различным расположением гидравлических устройств, такие же, как у аналогичных гирационных дробилок, и не будут повторяться.
Конусная дробилка с медленным конусом

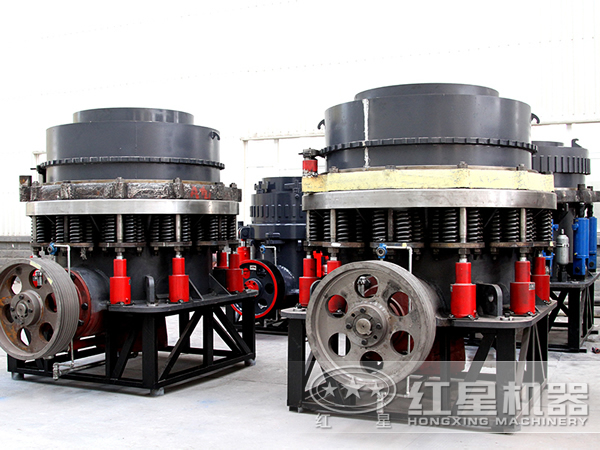

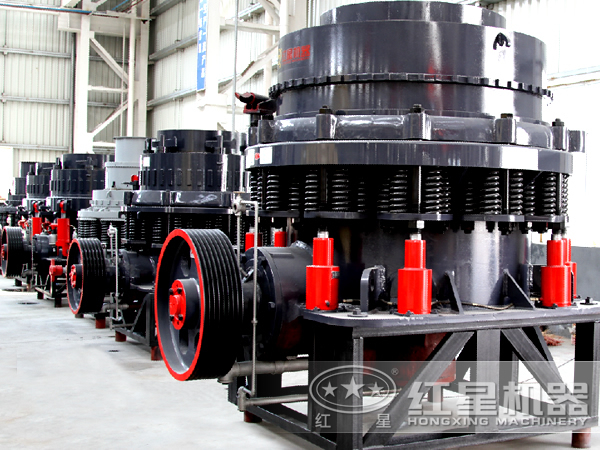

К этому типу дробилок также относятся сферические конусные дробилки с пружинными устройствами защиты от перегрузки.Хотя в настоящее время также используются устройства с выходным отверстием для регулировки гидравлического давления и давления воздуха, а также устройства защиты от гидравлических перегрузок, они представляют собой независимые системы, особенно системы регулировки гидравлического давления и давления воздуха. После того, как порт выгрузки, гидравлический блокирующее устройство должно быть добавлено, что усложняется, и операция не так удобно, как гидравлический крутой конус конусной дробилки. Однако из-за его высокой производительности, оно все еще широко используется.
Конусная дробилка по своим характеристикам отличается от гирационной дробилки. В настоящее время во всех странах используется размер нижнего диаметра подвижного конуса. Например, конусная дробилка 3050 мм означает, что нижний диаметр подвижного конуса составляет 3050 мм.
Основная конструкция конусной дробилки Shao
1.Рама: Рама конусной дробилки обычно состоит из верхней и нижней рамы. Двухрычажная подвеска или трехрычажная подвеска дублируют верхнюю раму, образуя единое целое. Лишь немногие производители сочетают двухрычажную подвеску с верхней рамой. Если рамы разделены, они сопоставляются друг с другом на конической поверхности и соединяются болтами, а участки трения с рудой снабжены защитными пластинами с высоким содержанием хрома.
2.Подающее устройство: конусные дробилки, производимые многими производителями, имеют распределительную пластину (некоторые из них называют распределительную пластину) и загрузочный бункер. Распределительная пластина обычно устанавливается на главном валу и вращается вместе с главным валом. Распределительный лоток приводится в движение отдельным двигателем.
3.Полость дробления: конусная дробилка и камера дробления в 1950-х годах подразделяются на три уровня грубого, мелкого, двух или крупного, среднего и мелкого помола, а именно конусные дробилки со стандартной и короткой головкой. В настоящее время для удовлетворения потребностей обработки различных материалов то же самое Существует много типов конусных дробилок и шесть различных типов дробильных камер. В настоящее время появляется новый тип полости дробления для получения ультратонких материалов.
4.Главный вал: в настоящее время существует две формы односторонней опоры и двухсторонней опоры: первая используется на конусной дробилке с медленным конусом, а вторая - на конусной дробилке с крутым конусом.
Дробильно нагрузка двойной концевой опоры подчеркивается двумя концами шпинделя, так что напряжение шпинделя значительно снижается, чем у типа одного носителя.
5.Конусная дробилка является более износостойкой для устройства регулировки выпускного отверстия, поэтому требуется более совершенное устройство регулировки выпускного отверстия. В настоящее время конусные дробилки с крутым конусом в основном используют гидравлическое давление, которое удобно и быстро регулировать. Один человек может выполнить это за одну минуту. Его также можно отрегулировать под нагрузкой.Можно оборудовать несколько высокотехнологичных автоматических систем регулировки, которые могут не только отображать размер выпускного отверстия, но и защищать большие производственные мощности при небольшой циклической нагрузке. В конусных дробилках с медленным конусом в настоящее время все еще используются механические или регулируемые дистанционные блоки, которые располагаются относительно назад.На этом оборудовании, даже если добавлена гидравлическая или пневматическая регулировка разгрузочного отверстия, это не так хорошо, как в гидравлических конусных дробилках с крутым конусом. Легко настроить.
6.Устройство защиты от перегрузки: конусная дробилка с медленным конусом оснащена пружинным устройством защиты от перегрузки, что, очевидно, является обратным ходом, поэтому в настоящее время этот тип дробилки имеет отдельную гидравлическую систему в качестве устройства защиты от перегрузки.
7.Система смазки: Система смазки конусной дробилки в основном такая же, как и у гирационной дробилки. Эксцентриковые втулки и шестерни обычно используют систему принудительной смазки. Однако есть также отдельные производители, которые используют отдельные системы смазки для эксцентриковых втулок и шестерен.
8.Передаточное устройство: В некоторых типах высоких технологий используются спирально-конические зубчатые колеса. В некоторых больших моделях конические зубчатые колеса приводятся в действие напрямую от двигателя через муфту, без использования треугольной ременной передачи, что экономит время на регулировку ремня.
Если у вас возникнут дополнительные вопросы о конусных дробилках, обращайтесь в компанию Hongxing Machinery для более подробного изучения и консультации или позвоните по горячей линии: 0371——67772626!
