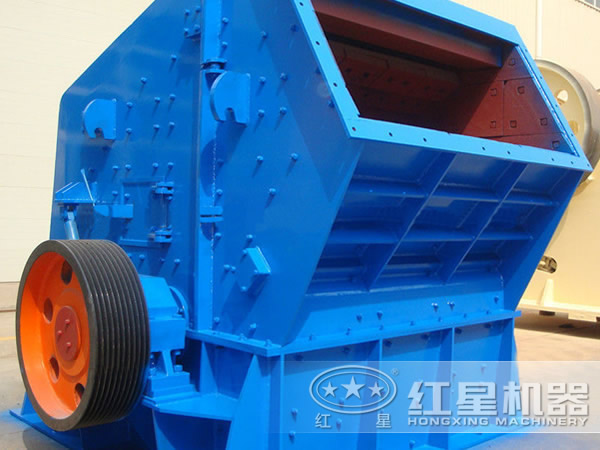

Ударная дробилкаИмеется три полилинии для контратаки. Выпускное отверстие маленькое, и угол β также мал, поэтому пластина контратаки расположена ближе к эвольвенте. Вторая секция ударной доски находится ближе к эвольвенте, и материал, выбрасываемый из точки A, в основном перпендикулярен первой секции ударной доски, δ≈2 °. Когда нагнетатель повернут примерно на 20 °, направление, в котором проецируется материал, будет сталкиваться с пластиной контратаки второй ступени; когда нагнетатель повернут примерно на 40 °, направление проецирования материала будет сталкиваться с пластиной контратаки третьей секции.
В соответствии с фактическим износом пластины контратаки, участок полости дробления от пересечения предполагаемой пластины контратаки в точке A до выпускного отверстия пластины контратаки является важным участком дробления материалов, особенно рядом с выпускным отверстием пластины контратаки. Основываясь на приведенном выше анализе, нетрудно найти метод проектирования пластины контратаки с ломаной линией: для пластины контратаки с двумя концами первая секция пластины контратаки расположена в соответствии с δ = 0 ° и размером отверстия подачи B. От 25 ° нагнетателя в точке A перейдите к δ = 0 °, и учитывая минимальный размер выпускного отверстия пластины контратаки первой ступени e = 0,1D, θ = 15 ° и γ = 60 °, второй Положение доски контратаки.
Метод определения положения пластины контратаки во втором сезоне: сделать первую горизонтальную линию, проходящую через выпускное отверстие первой пластины контратаки, перпендикулярной поверхности второй пластины контратаки, и установить минимальный размер выпускного отверстия второй пластины контратаки e = 0,01D может определить положение доски контратаки второго уровня.

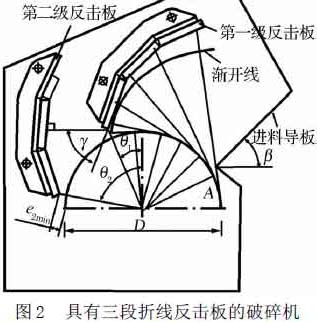

Для трехэтапной доски контратаки первая доска контратаки расположена в соответствии с размером отверстия подачи B, равным δ = 0 °. После поворота курка на 20 ° принять δ = 0 ° и установить вторую секцию пластины контратаки. Молоток поворачивают примерно на 40 °, затем возьмем эту точку δ = 0 ° и рассмотрим e и θ = 19 °, чтобы расположить третью часть пластины контратаки. Доска контратаки второго уровня доски контратаки второго уровня определяется в соответствии с γ≈73 °. Положение третьей ступени ударной пластины можно определить в соответствии с размером разгрузочного отверстия e = 0,01D и θ = 66 ° ˉ77 °. Если позволяют условия, значение θ дробилки мелкого дробления должно быть больше, что лучше. Повышайте качество продукции. Доска для контратаки с ломаной линией имеет простую конструкцию и проста в изготовлении.
