Наиболее широко используются обогатительные фабрики металлических руд решетчатого типа илиПереливная мельница。Тип периферического разрядаШаровая мельницаОн в основном используется для смачивания мельниц для приготовления окатышей и измельчения легко измельчаемых материалов. Из-за сложной конструкции разгрузочной решетки он используется реже. Далее в основном описываются шаровая мельница с переливом и шаровая мельница с решеткой.

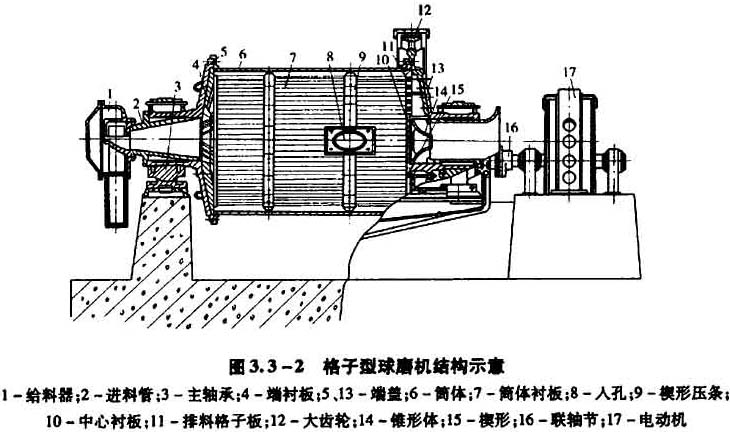

(1)Шаровая мельница решетчатого типа. Его конструктивная особенность заключается в том, что разгрузочная решетка установлена в разгрузочном торцевом цилиндре (Рис. 3.3-2). На решетчатой пластине имеются отверстия различной формы.При вращении мельницы шлам течет в разгрузочную камеру (пространство, образованное решетчатой пластиной и упрощенной торцевой крышкой) на упрощенном разгрузочном конце и выгружается из разгрузочного отверстия. Этот эффект ускоренной разгрузки может удерживать поверхность шлама на упрощенном разгрузочном конце низкой, тем самым ускоряя поток шлама в цилиндре мельницы, уменьшая чрезмерное дробление материалов и увеличивая производственную производительность мельницы. Производственная практика показывает, что производительность шаровой мельницы решетчатого типа на 10-15% выше, чем у шаровой мельницы переливного типа той же спецификации. Поскольку положительная спираль установлена в полый вал на разгрузочном конце, маленькие сломанные шарики, изношенные в процессе производства, также могут быть выгружены из мельницы через отверстие в решетке; эта функция «автоматической очистки шариков» может гарантировать, что среда шариков в мельнице будет в основном сплошной сферой. , Тем самым усиливая шлифовальный эффект. Решетчатая пластина может предотвратить выпуск шариковой среды, диаметр которой больше, чем отверстие в решетке, поэтому ее скорость заполнения средой на 30% -5% выше, чем у переливаного типа; но поскольку шаровой материал, размер которого меньше размера отверстия в решетке, может быть выпущен через отверстие в решетке, невозможно добавить маленькие шарики . По указанным выше причинам шаровая мельница решетчатого типа подходит для грубого помола или измельчения легко измельчаемых материалов.

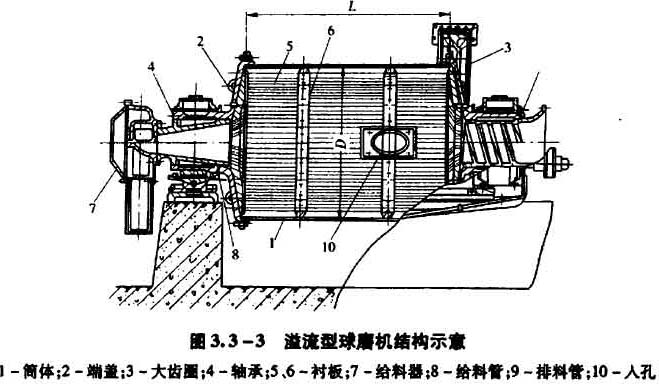

(2)Мельница переливного типа. Упрощенная форма представляет собой горизонтальный цилиндр, упрощенная форма имеет большое отношение длины к диаметру (// D) и соединяется с торцевой крышкой через фланец. На обоих концах имеются полые шарниры, а в полой оси на конце шахты имеется положительная спираль для упрощения вращения. При подаче материалов имеется обратная спираль в полой оси на выпускном конце, чтобы предотвратить выпуск шариковой среды с переполнением при упрощенном вращении. Установите защитный кожух на конец мины, а большую шестерню передачи установите на разгрузочный конец. Упрощенный люк для облегчения обслуживания. На торцевую крышку и внутреннюю стенку упрощенной формы накладывается вкладыш, а внутри упрощенной формы устанавливается большое количество мелющих тел. Подшипники мельницы нагружают все оборудование (включая стальные шары) и передают нагрузку на фундамент, поэтому подшипники должны быть хорошо смазаны, чтобы избежать износа. Благодаря удлиненной упрощенной версии материал остается в мельнице в течение длительного времени, а обратная спираль в разгрузочном отверстии на разгрузочном конце может предотвратить выпуск шариковой среды, поэтому можно использовать шариковую среду малого диаметра. По указанным выше причинам мельница переливного типа больше подходит для тонкого измельчения материалов. При двухступенчатом измельчении на первой стадии обычно используется шаровая мельница решетчатого типа, на второй стадии - шаровая мельница с переливом, а шаровая мельница с переливом также используется на доизмельчении или на третьей стадии.
