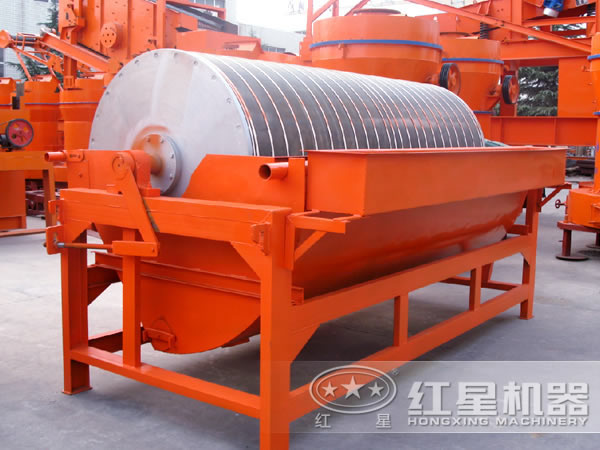

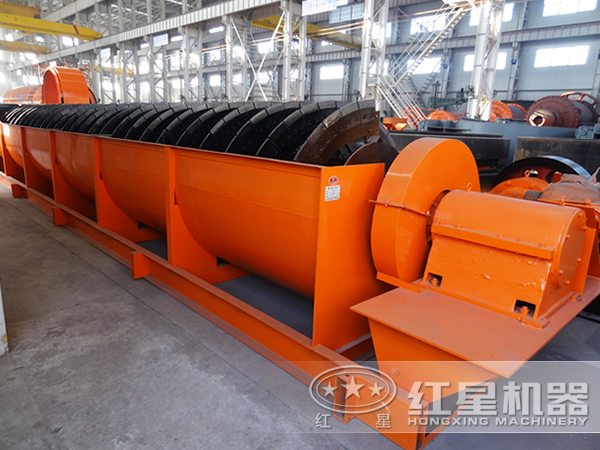

Добытая железная руда с размером частиц 1000 ± 0 мм транспортируется на склад дробленой руды на грузовике, и руда измельчается до 15 ± 0 мм путем грубого дробления, окончательного срока службы, тонкого дробления и грохочения в замкнутом цикле, а затем предварительно высушивается с помощью магнитных шкивов. После этого пустая порода транспортируется на грузовике на площадку отвала для хранения, а сухой заброшенный концентрат подается на замкнутый процесс измельчения и классификации.КлассификаторПерелив очищается первым и вторым магнитными сепараторами, и текущее состояние подается на высокочастотное мелкое сито для классификации шламовым насосом. Руда под одноступенчатым мелким ситом подается в третий магнитный сепаратор для сортировки, а трехмагнитный концентрат с помощью шламового насоса подается на вторую ступень высокочастотной сортировки мелкого сита.
Руда на первой и второй ступенях мелкого грохота подается в четвертый магнитный сепаратор для обезвоживания с помощью шламового насоса, обезвоженный концентрат подается в шаровую мельницу второй ступени для измельчения, а выгруженная руда подается в пятый магнитный сепаратор для разделения. Магнитный концентрат объединяют в трехмагнитный концентрат, который затем классифицируется с помощью высокочастотного тонкого сита второй ступени. Руда под мелким ситом второй ступени подается в шестой магнитный сепаратор, а шестимагнитный концентрат с помощью шламового насоса подается на третью ступень высокочастотной сортировки мелкого сита. Руда на трехступенчатом мелком сите автоматически подается в седьмой магнитный сепаратор для обезвоживания, обезвоженный концентрат подается в трехступенчатую шаровую мельницу для доизмельчения, а трехступенчатая шаровая мельница выгружается из восьмого магнитного сепаратора. Включите шесть магнитных концентратов в трехступенчатую высокочастотную сортировку на мелком сите. Руда под трехступенчатым мелким ситом подается в девятый и десятый магнитные сепараторы для отбора самотеком, а десятимагнитный концентрат подается на фильтр для обезвоживания с получением конечного концентрата. Хвосты каждой магнитной сепарации поступают в резервуар для сгущения хвостов для концентрирования и обезвоживания, а пульпа хвостов с концентрацией около 38% перекачивается на другую сторону хвостохранилища через нефтесодержащую изоляцию.
