Раймонд МиллЭто вертикальное оборудование для сухого измельчения, называемое мельницей Raymond, дробилки Raymond делятся на шесть типов: высоконапорные, высокопрочные, трехкольцевые среднескоростные, сверхтонкие, HGM и традиционные пульверизаторы Raymond. , Различные пульверизаторы Raymond имеют разные характеристики и области применения, и каждый пульверизатор Raymond имеет свои собственные спецификации и соответствующие технические параметры. Ниже приведены характеристики, спецификации и спецификации различных типов пульверизаторов Raymond. Мы надеемся, что введение технических параметров поможет всем понять и отличить мельницу Raymond.

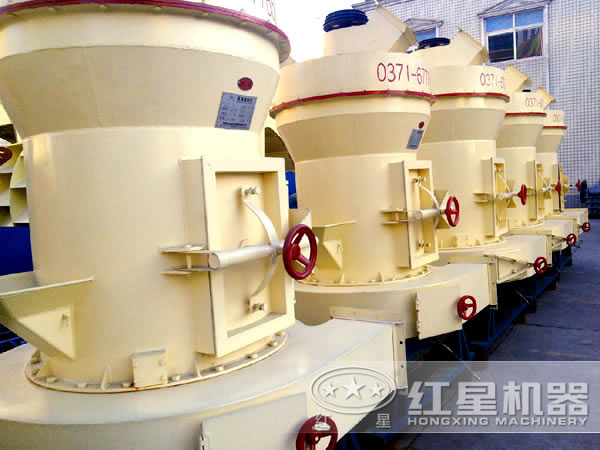

Раймонд Милл
Особенности Raymond Mill
Мельница Raymond является более традиционным фрезерным оборудованием. Она в основном используется для обработки твердости по Моосу ниже 7. Она может удовлетворить потребности большинства пользователей и в настоящее время является самой востребованной мельницей Raymond на рынке.
Характеристики и технические параметры мельницы Raymond
| Параметр модели | 4525 | 4119 |
| Размер загрузки (мм) | ≤30 | ≤25 |
| Размер готовой продукции (мм) | 0.173-0.044 | 0.73-0.044 |
| Посменное производство с различной крупностью материала (т) | 16-176 | 8-78 |
| Скорость центрального вала (об / мин) | 82 | 105 |
| Диаметр шлифовального круга (мм) | 1770 | 1400 |
| Диаметр шлифовального вала (мм) | 450 | 410 |
| Высота шлифовального вала (мм) | 250 | 190 |
| Главный мотор | Y315M-4-132 | Y280S-4-75 |
| Мотор вентилятора | Y315M-4-132 | Y280S-4-75 |
| Двигатель анализатора | YCT250-4A-18.5 | YCT200-4B-7.5 |

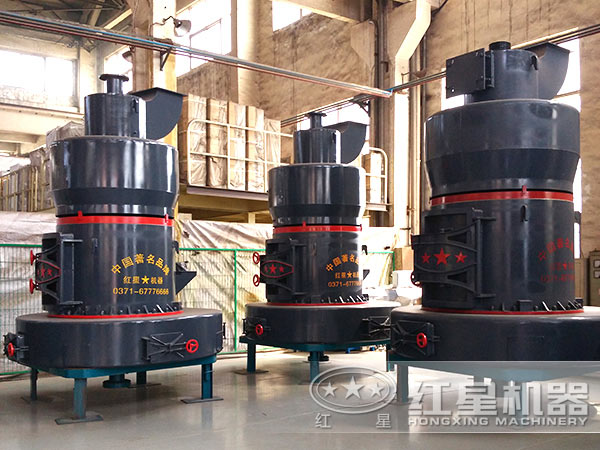

Raymond Mill высокого давления
Характеристики мельницы Raymond высокого давления
Шлифовальный валок мельницы Raymond высокого давления обладает сильным сопротивлением сжатию. Он может измельчать материалы с твердостью по Моосу 9,3 или менее и не вызывает серьезного износа при столкновении с материалами с большей твердостью. Следовательно, когда твердость материалов выше Это оборудование не является обязательным.
Характеристики и технические параметры мельницы высокого давления Raymond

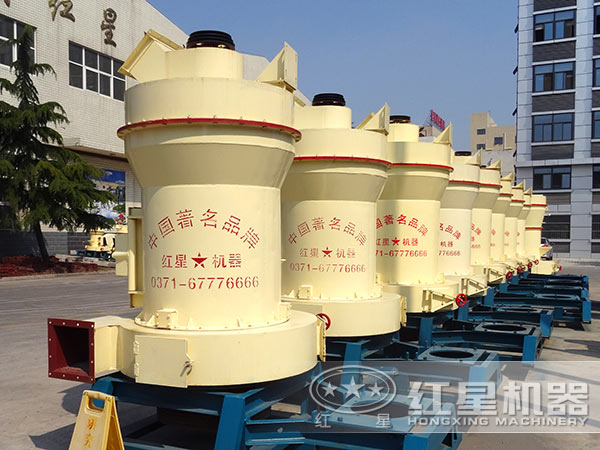

Высокопрочная мельница Raymond
Особенности высокопрочной мельницы Raymond
| модель\r\nЧтобы\r\nЧтобы\r\nПараметр | Микропорошок 93 | Микропорошок 92 | Микропорошок 87 | Микропорошок 76 | Микропорошок 66 |
| Размер загрузки (мм) | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 |
| Размер готовой продукции (мм) | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 |
| Выпуск класса разной крупности (т) | 0.8-12 | 0.6-10 | 0.4-8 | 0.3-6 | 0.2-4 |
| Скорость центрального вала (об / мин) | 140 | 148 | 160 | 170 | 180 |
| Диаметр шлифовального круга (мм) | 1006 | 973 | 907.5 | 850 | 725 |
| Диаметр шлифовального вала (мм) | 300 | 300 | 270 | 250 | 210 |
| Высота шлифовального вала (мм) | 160 | 160 | 150 | 150 | 150 |
| Главный мотор | Y225M-8-30 | Y225M-8-22 | Y225M-8-22 | Y225S-8-18.5 | Y225M-8-15 |
| Мотор вентилятора | Y180M-2-22 | Y180L-4-22 | Y160L-4-18.5 | Y160L-4-15 | Y160L-4-11 |
| Двигатель анализатора | YCT180M-4A-4 | YCT180M-4A-4 | YCT180M-4A-4 | YCT160-4B-3 | YCT160-4B-3 |
Высокопрочный стан Raymond имеет большое усилие прокатки по материалу.Роликовая подвеска закреплена пружиной высокого давления с давлением 1000-1500 кг, которая может использоваться для измельчения материалов с твердостью по Моосу 9,3. Скорость производства материалов выше, чем у мельницы Raymond высокого давления.
Характеристики и технические параметры высокопрочной мельницы Raymond
| модель | Гаоцян 97 | Гаоцян 93 | Гаоцян 91 | Гао Цян 87 | Гаоцян 76 | Гаоцян 66 | Гао Цян 62 |
|
Размер корма （mm） |
≤25 | ≤25 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
|
Размер готовой продукции （mm） |
0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.044 | 0.173-0.044 |
|
Посменное производство с различной крупностью материала （t） |
4-52 | 3.5-40 | 3-36 | 2.8-33 | 1.5-25 | 1-20 | 0.6-9 |
|
Скорость центрального вала （r/min） |
130 | 140 | 148 | 161 | 170 | 190 | 274 |
|
Диаметр шлифовального круга （mm） |
1050 | 1006 | 973 | 907.5 | 850 | 725 | 525 |
|
Диаметр ролика （mm） |
310 | 300 | 300 | 270 | 250 | 210 | 150 |
|
Высота рулона （mm） |
170 | 160 | 160 | 150 | 150 | 150 | 100 |
| Главный мотор | Y225S-4-37 | Y250M-8-30 | Y250M-8-30 | Y225M-8-22 | Y225S-8-18.5 | Y200L-8-15 | Y160M-6-7.5 |
| Мотор вентилятора | Y225S-4-37 | Y180M-2-22 | Y180M-4-22 | Y180M-4-18.5 | Y160L-4-15 | Y160M-4-11 | Y132S-4-5.5 |
| Двигатель анализатора | YCT200-4A-5.5 | Y132S-6-3 | Y112M-6-2.2 | Y112M-6-2.2 | Y112M-6-2.2 | Y112M-6-2.2 | Y90L-6-1.1 |

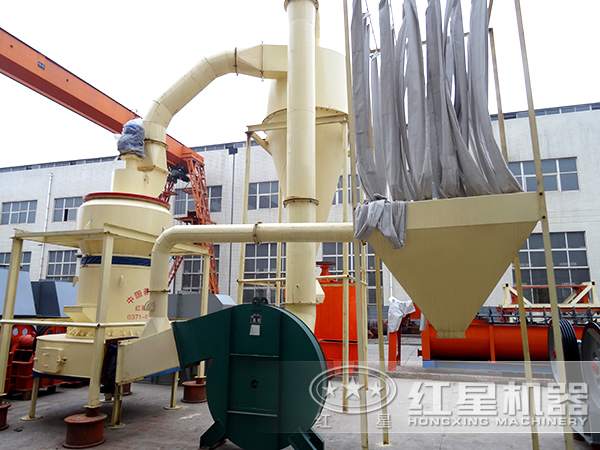

Трехкольцевая среднескоростная мельница Раймонда
Особенности трехкольцевой среднескоростной мельницы Раймонда
Особенностью трехкольцевой среднескоростной мельницы Raymond является то, что количество измельчающих валков в три раза больше, чем у других мельниц Raymond. Ее преимущество состоит в том, что она может измельчать больше материалов в единицу времени, а размер продукта также очень мелкий и потребляет меньше энергии. .
Характеристики и технические параметры трехкольцевой среднескоростной мельницы Raymond
| Номер модели | HXM-1021 | HXM-800 | ||
| Производительность (кг / ч) | Потребляемая производительность (кВт / т) | Производительность (кг / ч) | Потребляемая производительность (кВт / т) | |
| 400 | 6000-7000 | 22 | 4000-5000 | 27 |
| 800 | 3000-3500 | 45 | 1800-2100 | 60 |
| 1250 | 2000-2500 | 70 | 1200-1500 | 95 |
| 1500 | 1800-2000 | 73 | 1000-1200 | 110 |
| 1800 | 1500-1800 | 90 | 800-1000 | 136 |
| 2500 | 1200-1300 | 120 | 600-800 | 175 |
| 3000 | 900-1100 | 145 | 500-700 | 200 |
| Замечания |
(1)Измельченный материал с указанными выше параметрами - кальцит, размер сырья ≤10 мм. (2)Из-за различий в материалах в разных регионах приведенные выше данные приведены только для справки. \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; |
|||

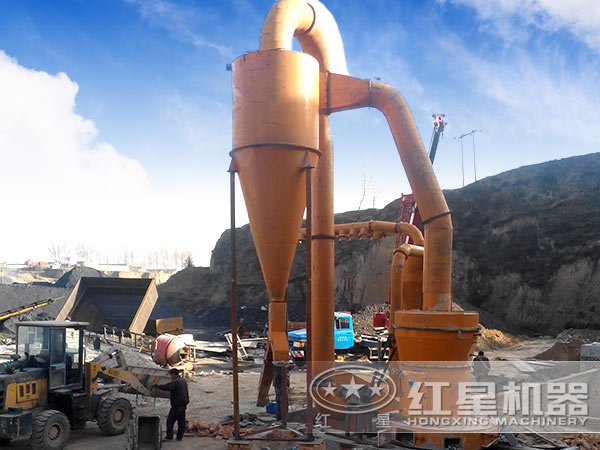

HGMРаймонд Милл
HGMОсобенности Raymond Mill
HGMМельница Raymond является альтернативой традиционной мельнице Raymond. Она позволяет влажность материала превышать 6%, но не более 7%. Она может измельчать материалы с сопротивлением давлению менее 9,3, но производительность небольшая, а размер продукта небольшой. Грубее.
HGMХарактеристики и технические параметры мельницы Raymond
| модель | HGM88 | HGM95 | HGM 100 | HGM120 | HGM130 | HGM160 | HGM175 |
| Размер загрузки (мм) | ＜20 | ＜25 | ＜25 | ＜25 | ＜25 | ＜30 | ＜35 |
| Размер готовой продукции (мм) | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 |
| Производительность (т / ч) | 1.3-5 | 2-7 | 3-10 | 3.3-11 | 5-21 | 8-28 | 10-35 |
| Скорость центрального вала (об / мин) | 167 | 150 | 142 | 136 | 105 | 82 | 75 |
| Диаметр шлифовального кольца × высота (мм) | 908×160 | 1006×190 | 1075×200 | 1280×240 | 1400×240 | 1770×290 | 1900×300 |
| Диаметр шлифовального ролика × высота (мм) | 270×160 | 300×190 | 320×200 | 370×240 | 410×240 | 450×290 | 500×300 |
| производительность хоста (кВт) | Y225M-8-22 | Y250M-8-30 | Y225M-4-45 | Y250M-4-55 | Y280S-4-75 | Y315M-4-132 | Y315M-4-160 |
| производительность вентилятора (кВт) | Y180L-4-22 | Y200L-4-30 | Y225M-4-45 | Y250M-4-75 | Y280M-4-90 | Y315L1-4-160 | Y315L1-4-200 |
| производительность анализатора (кВт) | Y132M2-6-5.5 | Y160M-6-7.5 | Y160L-6-11 | Y180L-6-15 | Y200L1-6-18.5 | Y200L2-6-22 Y225M-6-30 | Y225M-6-30 Y280S-6-45 |

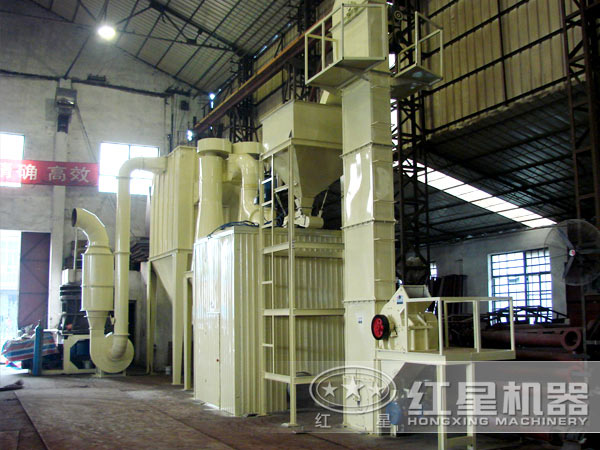

Сверхтонкий Raymond Mill
Характеристики мельницы Superfine Raymond Mill
Ультратонкая мельница Raymond является одним из самых лучших продуктов среди всех мельниц Raymond. Это оборудование обычно продается в комплекте. Оно включает не только измельчительное оборудование, но также классификаторы, пылеуловители, пылеуловители и т. Д. Вспомогательное оборудование.
Характеристики и технические параметры мельницы Raymond сверхтонкой очистки
| модель | Размер загрузки (мм) | Тонкость продукта (сетка) | Производительность (кг / ч) | Общая производительность (кВт) |
| HXCXM80 | ≤20mm | 425-3250 | 30-800 | 50 |
Заметка:Указанные выше мельницы Raymond предъявляют единые требования к материалам: влажность материала не может превышать 6%, и это негорючий и взрывоопасный материал. Фактически, все вышеперечисленные мельницы Raymond имеют одинаковый принцип работы. Прочность материалов на сжатие, размер загружаемого материала, размер продукта и производительность, поэтому мы можем исходить из этих четырех аспектов при выборе характеристик и моделей мельниц Raymond.
Благодаря представлению характеристик, спецификаций и технических параметров различных мельниц Raymond выше, я надеюсь помочь вам лучше понять мельницы Raymond и быстро выбрать наиболее подходящее оборудование для мельниц Raymond, которое производится Henan Hongxing Mine Machinery. Вышеупомянутые шесть типов измельчителей Raymond, и каждый измельчитель Raymond имеет полные спецификации и модели с превосходным качеством и производительностью. Добро пожаловать, чтобы щелкнутьБесплатная консультацияДля понимания вам бесплатно ответит онлайн-служба поддержки Red Star.
