Флотационная машина в основном используется для разделения металлических минералов, черных металлов и неметаллов и является одним из важных устройств в промышленной сфере. На примере флотационной машины производства Henan Hongxing Machinery мы проанализируем различные типы флотационных машин для справки наших клиентов.
Henan Hongxing Machinery в настоящее время имеет три серии флотационных машин, а именно: флотационную машину серии SF, флотационную машину BF, флотационную машину с надувным механическим перемешиванием KYE (XCF).

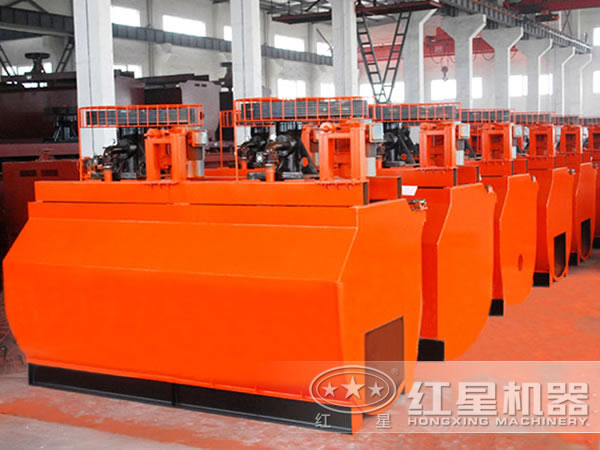

1. Флотационная машина серии SF
Оборудование приводится в движение клиновым ремнем двигателя, который приводит во вращение рабочее колесо, создавая центробежный эффект для создания отрицательного давления. С одной стороны, оно всасывает достаточно воздуха для смешивания с минеральной суспензией. Всплыть на поверхность мякоти и образовать минерализованную пену. Отрегулируйте высоту заслонки, чтобы контролировать уровень жидкости, чтобы полезная пена соскребалась скребком. Технические параметры флотационной машины серии SF следующие:
| категория | Спецификация модели | Эффективный объем (м \u0026 sup3;) | Производительность (м \u0026 sup3; / мин) | Шпиндель \u0026 NBSP; \u0026 NBSP; \u0026 NBSP; \u0026 NBSP; Скребок | Размер бака (длина и время; ширина и время; высота) (м) | Вес одного резервуара (т) | |||
| производительность (кВт) | Скорость (об / мин) | Скорость (об / мин) | производительность (кВт) | ||||||
| XJKФлотационная машина | XJK-0.35 | 0.35 | 0.18-0.4 | 1.5 | 483 | 25 | 1.1 | 0.7×0.7×0.7 | 0.5 |
| XJK-0.62 | 0.62 | 0.3-0.9 | 3.0 | 400 | 25 | 1.1 | 0.90×0.82×0.85 | 1.0 | |
| XJK-1.1 | 1.1 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1 | 1.4 | |
| XJK-2.8 | 2.8 | 1.5-3.5 | 11 | 280 | 25 | 1.1 | 1.75×1.6×1.1 | 2.5 | |
| XJK-5.8 | 5.8 | 5-7 | 22 | 240 | 25 | 1.5 | 2.2×2.2×1.2 | 3.6 | |
| SFФлотационная машина | SF-0.37 | 0.37 | 0.2-0.4 | 1.5 | 386 | 25 | 1.1 | 0.7×0.7×0.75 | 0.5 |
| SF-0.7 | 0.7 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 0.9×0.82×0.95 | 1.0 | |
| SF-1.2 | 1.2 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1.1 | 1.9 | |
| SF-2.8 | 2.8 | 1.5-3.5 | 11 | 268 | 25 | 1.1 | 1.75×1.6×1.15 | 2.6 | |
| SF-4 | 4 | 2-4 | 15 | 220 | 25 | 1.5 | 1.85×2.05×1.2 | 2.9 | |
| SF-8 | 8 | 4-8 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.4 | 4.2 | |
| SF-10 | 10 | 5-10 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.7 | 4.5 | |
| SF-20 | 20 | 5-20 | 30×2 | 191 | 25 | 1.5 | 2.85×3.8×2 | 9.9 | |
| JJFФлотационная машина | JJF-2 | 2 | 1-3 | 7.5 | 443 | 25 | 1.5 | 1.4×1.4×1.1 | 1.7 |
| JJF-4 | 4 | 2-4 | 11 | 305 | 25 | 1.5 | 1.6×2.15×1.25 | 2.4 | |
| JJF-8 | 8 | 4-8 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.4 | 4.5 | |
| JJF-10 | 10 | 5-10 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.7 | 4.9 | |
| JJF-16 | 16 | 5-16 | 30 | 180 | 25 | 1.5 | 2.85×3.8×1.7 | 8.0 | |
| JJF-20 | 20 | 5-20 | 37 | 180 | 25 | 1.5 | 2.9×3.8×2.0 | 10.5 | |

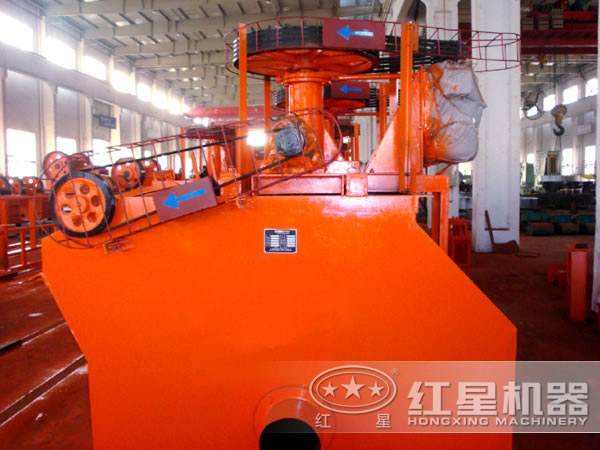

Два, флотомашина BF
BFФлотационная машина - это усовершенствованный тип флотационной машины SF. Его характеристики:
1、Рабочее колесо состоит из замкнутого двойного усеченного конуса, обеспечивающего сильную циркуляцию шлама.
2、Большой воздухозаборник и низкое потребление энергии.
3、Каждый резервуар выполняет тройные функции: всасывание воздуха, всасывание шлама и флотацию, образуя самовозрывающийся контур без какого-либо вспомогательного оборудования.Горизонтальная конфигурация удобна для изменения процесса.
4、Циркуляция жидкого навоза разумная, что может значительно уменьшить осаждение крупного песка.
5、Оснащен автоматическим контролем и электрическим устройством контроля уровня навозной жижи, легко регулируемым.
Подробности смотрите в конкретных параметрах оборудования:
| модель | Объем резервуара (м \u0026 sup3;) | Внутренние размеры (длина и время; ширина и время; высота) (м) | Воздухозаборник (м \u0026 sup3; /㎡.мин) | Установочная производительность (кВт) | Модель двигателя | производительность (м \u0026 sup3; / мин) | Вес одного резервуара (т) |
| BF-0.37 | 0.37 | 0.74×0.74×0.75 | 0.9~1.05 | 1.5 | Y90L-4 | 0.2~0.4 | 0.5 |
| BF-0.65 | 0.65 | 0.85×0.95×0.9 | 0.9~1.10 | 3.0 | Y132S-6 | 0.3~0.7 | 1.0 |
| BF-1.2 | 1.2 | 1.05×1.15×1.10 | 1.0~1.10 | 5.5 4.0 | Y132M2-6 Y132M1-6 | 0.6~1.2 | 1.4 |
| BF-2.0 | 2.0 | 1.40×1.45×1.12 | 1.0~1.10 | 7.5 | Y160M-6 | 1.0~2.0 | 1.8 |
| BF-2.8 | 2.8 | 1.65×1.65×1.15 | 0.9~1.10 | 11 | Y180L-8 | 1.4~3.0 | 2.2 |
| BF-4.0 | 4.0 | 1.9×2.0×1.2 | 0.9~1.10 | 15 | Y200L-8 | 2~4 | 2.6 |
| BF-6.0 | 6.0 | 2.2×2.35×1.3 | 0.9~1.10 | 18.5 | Y225S-8 | 3~6 | 3.3 |
| BF-8.0 | 8.0 | 2.25×2.85×1.4 | 0.9~1.10 | 22 30 | Y225M-8 Y250M-8 | 4~8 | 4.2 |
| BF-10 | 10 | 2.25×2.85×1.7 | 0.9~1.10 | 22 30 | Y225M-8 Y250M-8 | 5~10 | 4.7 |
| BF-16 | 16 | 2.85×3.8×1.7 | 0.9~1.10 | 37 45 | Y280S-8 Y280M-8 | 8~16 | 8.4 |
| BF-20 | 20 | 2.85×3.8×2.0 | 0.9~1.10 | 37 45 | Y280S-8 Y280M-8 | 10~20 | 8.7 |
| BF-24 | 24 | 3.15×4.15×2.0 | 0.9~1.10 | 45 | Y280M-8 | 12~24 | 9.2 |

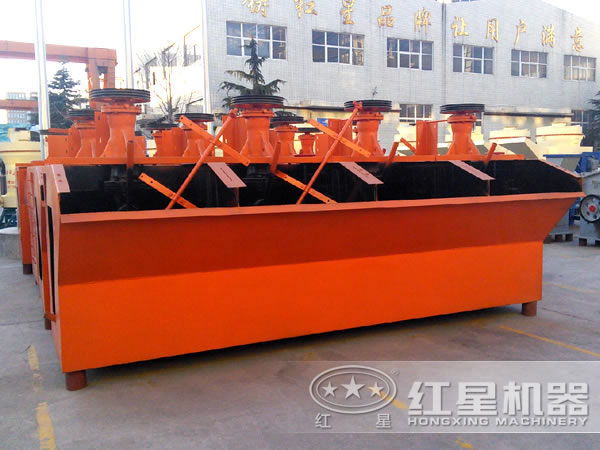

3. Флотационная машина с аэрированным механическим перемешиванием типа KYE (XCF).
Флотационная машина использует U-образный резервуар, насос с полым валом и подвесной статор, в особенности крыльчатку нового типа. Это коническое рабочее колесо с наклоненными назад под углом лопастями, аналогичное рабочему колесу центробежного насоса с высокой удельной скоростью, с большим количеством суспензии, небольшим напором, низким энергопотреблением и простой конструкцией. Пористый цилиндрический воздухораспределитель также установлен в полости рабочего колеса, так что воздух может быть равномерно распределен в большинстве областей лопастей рабочего колеса заранее, обеспечивая большую поверхность контакта суспензии и воздуха. Параметры оборудования следующие:
【【Параметр = Флотационная машина с механическим перемешиванием и газом типа KYE (XCF)】】
Три серии флотационных машин делятся на несколько моделей. На классификацию моделей в основном влияют такие факторы, как полезный объем, воздухозаборник, производительность обработки, производительность, производительность установки, размер резервуара и вес отдельного резервуара. Эти факторы не только влияют на классификацию модели, но также влияют на стоимость и доход жизненно важных интересов пользователя.
