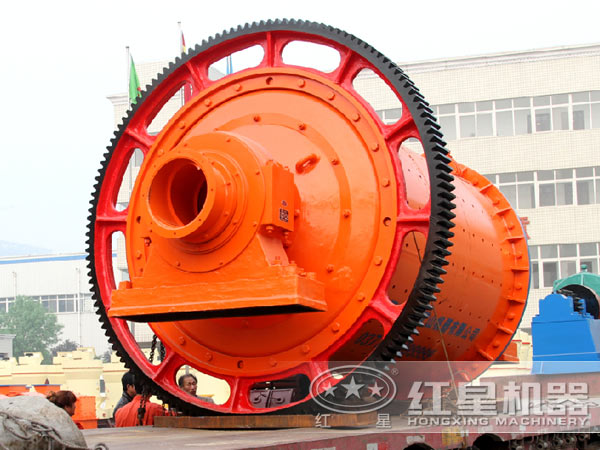

Шаровая мельницаЭто одно из оборудования для тонкого измельчения, широко применяемого при обогащении руд, подходящее для измельчения различных руд и других материалов. Шаровые мельницы широко используются в переработке полезных ископаемых, строительных материалах, химической промышленности и других отраслях промышленности. Они делятся на методы сухого и мокрого измельчения. Эта статья поможет вамвводитьМодель шаровой мельницы、Состав параметров и внутренняя структура，Всем удобно разбираться в шаровой мельнице.
Параметры модели шаровой мельницы
Если взять в качестве примера шаровую мельницу производства Henan Red Star Machinery, технические характеристики модели Henan Red Star Mill следующие:
| Спецификация модели | Скорость вращения цилиндра （r/min） |
Шаровая нагрузка (t) |
Размер корма (mm) |
Размер разряда (mm) |
Уступать (т/ч) |
производительность двигателя (kw) |
общий вес (t) |
| Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
| Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
| Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
| Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
| Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
| Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
| Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
| Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
| Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
| Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
| Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
| Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
| Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
| Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
| Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
| Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
| Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
| Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | По условиям процесса | 630 | 149 |
| Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | По условиям процесса | 850 | 169 |
| Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | По условиям процесса | 1250 | 198 |
| Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
| Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
| Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
| Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
| Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
| Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
| Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
| Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
Разница между различными типами шаровых мельниц в основном отражается в скорости вращения барабана, количестве шаров, размере входящих и исходящих материалов, мощности оснащенного двигателя и производственной мощности оборудования.Поэтому пользователь должен выбрать оборудование шаровой мельницы. Внимательно проверьте таблицу параметров модели оборудования, предоставленную производителем, и сделайте разумную покупку, исходя из вашей реальной ситуации.

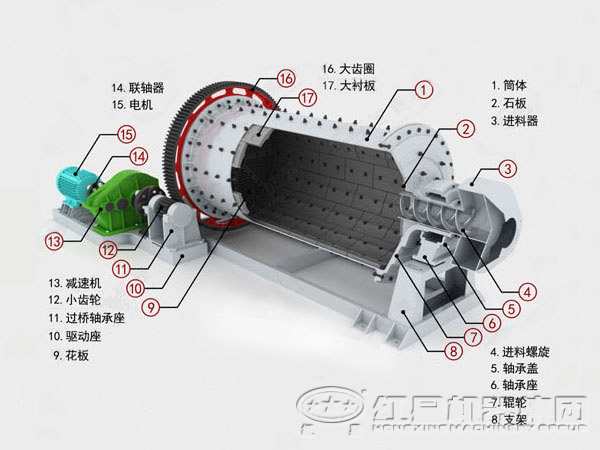

Внутренняя структура шаровой мельницы
Шаровая мельница состоит из подающей части, разгрузочной части, вращающейся части и трансмиссионной части (редуктор, малая трансмиссионная передача, двигатель, электрическое управление) и других основных частей.

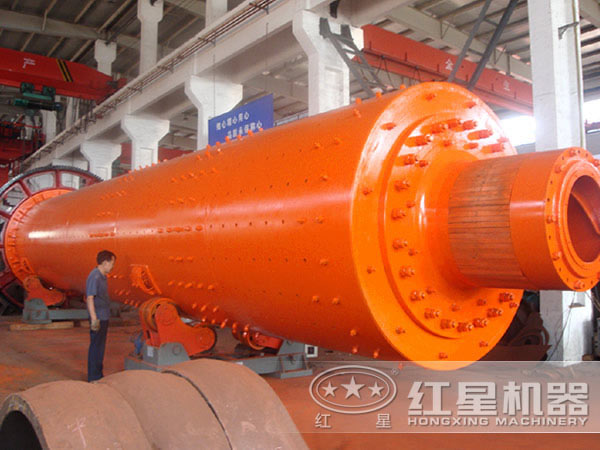

Конструктивные преимущества шаровой мельницы
1、Полый вал изготовлен из литой стали, внутренняя футеровка съемная;
2、Крупная поворотная шестерня обрабатывается методом литья зубчатым фрезерованием, а корпус цилиндра инкрустирован износостойкими гильзами, обладающими хорошей износостойкостью;
3、В основном подшипнике используется двухрядный самоустанавливающийся подшипник большого диаметра вместо оригинального подшипника скольжения, что снижает трение и потребление энергии, а мельницу легко запустить. Сохранение структуры торцевой крышки обычных мельниц, входа и выхода большого диаметра, большой обрабатывающей способности;
4、Использование смещенных шестерен может устранить явление подрезания, так что шестерня с более низкой прочностью на изгиб значительно усиливается, а прочность на изгиб зубьев шестерни более чем в два раза;
5、Использование высокопрочных и износостойких комбинированных молотов позволяет экономить материалы и сокращать отходы.
Выше приведен подробный обзор параметров модели и внутренней структуры шаровой мельницы. Я считаю, что вы имеете определенное представление о шаровой мельнице. Если вам нужно больше узнать о других аспектах шаровой мельницы, вы можетеОнлайн консультацияHenan Red Star Machinery, мы предоставим вам самую надежную информацию о покупке в кратчайшие сроки, или вы можете напрямую прийти в нашу компанию для проверки на месте.
