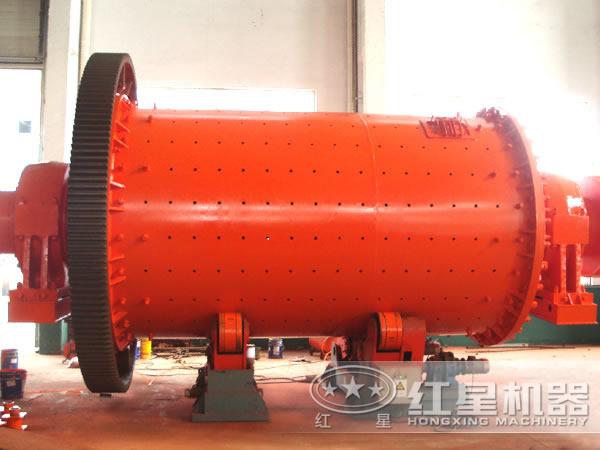

Конусная шаровая мельницаПо сравнению с традиционнымиШаровая мельницаЧто касается энергосбережения, она откликнулась на призыв страны и полюбилась большинству групп клиентов. Ниже приводится подробное описание конической шаровой мельницы.

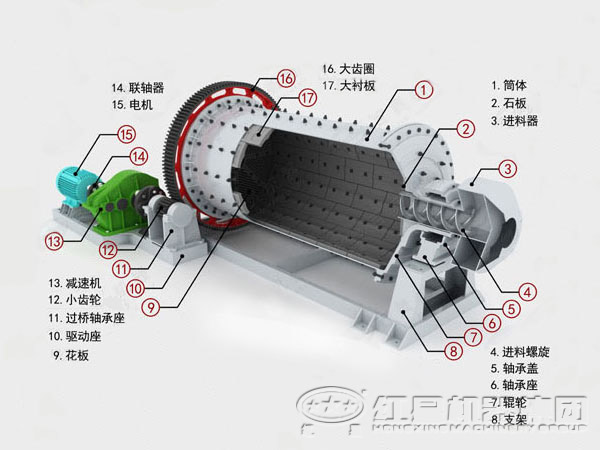

1. Конструкция шаровой мельницы.
Коническая шаровая мельница изменила структуру оригинальной шаровой мельницы и реализовала интеграцию корпуса машины и шасси. Коническая шаровая мельница использует измерительный бункер решетчатого типа. Ее специфические структурные компоненты: цилиндрический цилиндр, облицовочная плита, перегородка, главный подшипник, вход и выход. Такие детали, как устройство и система передачи.
2. Принцип работы конусной шаровой мельницы.
Материал поступает в первую камеру мельницы равномерно через подающее устройство через подающий полый вал по спирали. Камера имеет ступенчатую гильзу или гофрированную гильзу, которая содержит стальные шарики различных характеристик. Цилиндр вращается, создавая центробежную силу, чтобы поднять стальные шары на определенную высоту. После падения он оказывает сильный удар и измельчение по материалу. После того, как материал доходит до грубого измельчения в первом бункере, он попадает во второй бункер через однослойную перегородку. Бункер облицован плоскими футеровками и стальными шариками для дальнейшего измельчения материалов. Порошок выгружается через разгрузочную решетку.
Три, конусМодель шаровой мельницыИ технические параметры
| Спецификация модели | Скорость вращения цилиндра （r/min） |
Шаровая нагрузка (t) |
Размер корма (mm) |
Размер разряда (mm) |
Уступать (т/ч) |
производительность двигателя (kw) |
общий вес (t) |
| Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
| Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
| Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
| Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
| Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
| Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
| Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
| Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
| Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
| Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
| Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
| Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
| Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
| Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
| Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
| Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
| Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
| Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | По условиям процесса | 630 | 149 |
| Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | По условиям процесса | 850 | 169 |
| Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | По условиям процесса | 1250 | 198 |
| Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
| Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
| Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
| Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
| Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
| Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
| Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
| Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
В-четвертых, преимущества конусной шаровой мельницы
1、Легко установить：Конусная шаровая мельница обеспечивает интеграцию корпуса и шасси и может быть размещена на плоскости фундамента одновременно во время установки;
2、Высокая производительность：В основном подшипнике используются двухрядные сферические роликовые подшипники с мелким размером частиц и большой производительностью;
3、Стабильная работа и низкая частота отказов：Конус шаровая мельница использует специальные подшипники качения, как опорной конструкции цилиндра. Он систематически решает жизнь и выравнивания проблемы тяжелых подшипников качения, используемых в скользящей втулки подшипника, проблема герметизации в суровых условиях окружающей среды и движения цилиндра, вызванное длительной работы.
4、Энергосбережение：По сравнению с традиционными шаровыми мельницами, шаровые мельницы, использующие эту технологию, могут снизить производительность двигателя на 18-25%, сэкономить 70% смазочного масла, сэкономить 90% охлаждающей воды и сэкономить более 20% общей экономии энергии.
Благодаря вышеизложенному содержанию каждый может получить более полное представление о конусной шаровой мельнице. Компания Henan Hongxing является хорошим производителем конусных шаровых мельниц. Добро пожаловать, чтобы узнать илиОнлайн консультация，Телефон: 0371-67772727.
