Китай начал разрабатывать энергосберегающие шаровые мельницы в конце 1970-х годов, и в настоящее время существует несколько разновидностей и спецификаций. В шаровых мельницах больших и средних размеров в основном используются статические и динамические подшипники, пневматические подъемники и т. Д. Для устранения недостатков традиционных подшипников скольжения, улучшения условий запуска, повышения эффективности производства и снижения потерь мощности. Шаровая мельница малого и среднего размера была значительно улучшена по конструкции за счет использования центральной передачи, замены подшипников скольжения на подшипники качения и т.д., что снижает монтажную производительность шаровой мельницы и снижает бесполезное потребление энергии. Например, шаровая мельница Qsz с центральным приводом и коническая шаровая мельница, которые были успешно разработаны и применены в начале 1990-х годов, обладают характеристиками энергосбережения.

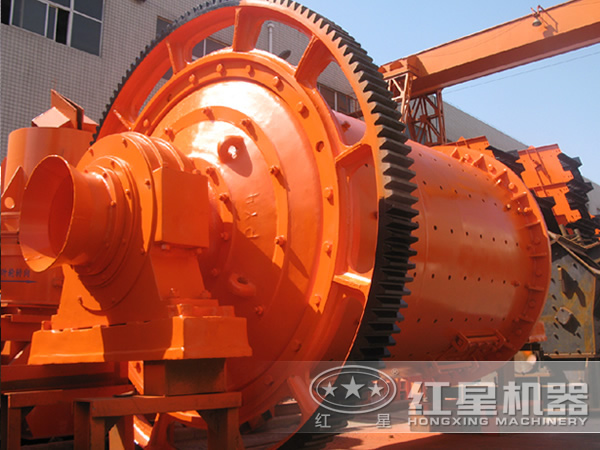

Шаровая мельница со статическим и динамическим подшипником остается простой мельницей с периферийным приводом. Основные технические характеристики этой машины: серия Φ2700мм, Φ2800мм, Φ3200мм, Φ3600мм. В шаровых мельницах этого типа используются зрелые и высокотехнологичные технологии, помимо взрывных, которые являются энергосберегающими и подходят для популяризации и использования в концентраторах больших и средних размеров.
Характеристики шаровой мельницы со статическим и динамическим подшипником:
(1)Используйте статический и динамический подшипник или статический подшипник. Когда мельница запускается, система высокого давления используется для смазки, а масло высокого давления используется для подъема вращающейся части шаровой мельницы. После запуска и работы мельницы система низкого давления используется для смазки, то есть смазки статическим и динамическим давлением. Если система высокого давления используется для смазки при запуске и нормальной работе мельницы, это гидростатическая смазка. При использовании статического динамического давления или смазки статическим давлением цапфа полого вала мельницы всегда находится в хорошем состоянии смазки, и между цапфой полого вала мельницы и основным подшипником существует полное жидкостное трение, сопротивление трению невелико, а пусковой ток значительно снижен, поэтому рабочие характеристики мельницы Соответственно снижается расход и продлевается срок службы коренного подшипника и полой шейки мельницы.
(2)Используйте пневматическое пусковое устройство. Вал двигателя и ведущий вал шестерни соединены пневматической муфтой, которая может реализовать сегментированный запуск двигателя и шаровой мельницы, улучшить условия запуска, уменьшить пусковой ток и пусковую производительность, уменьшить влияние на электросеть и в то же время сыграть роль защиты от перегрузки.
(3)Используются энергосберегающие вкладыши, например, угловые спирали.
(4)Используйте аэрозольную смазку для шестерен. Распылительное устройство регулярно и количественно распыляет смазку на рабочую поверхность зубчатого колеса, что улучшает условия смазки зубчатого колеса, снижает механические потери, снижает потребление энергии шаровой мельницей и продлевает срок службы зубчатого колеса.
(5) Φ3 200Более чем одна шаровая мельница оснащена устройством микротягивания и домкратом. Устройство микротягивания может заставить шаровую мельницу медленно вращаться со скоростью 0-1-0 2 об / мм и может останавливаться в любом положении, что удобно для шаровой мельницы для замены футеровки, капитального ремонта и толчкового точения. Домкратное устройство используется для подъема основного подшипника шаровой мельницы и полого вала во время технического обслуживания.
(6)Φ5 000 mmВышеупомянутая крупная мельница оборудована манипулятором для замены футеровки. Использование этого устройства для разборки, установки и транспортировки деревенских досок может сократить нерабочие часы простоя на 45-50%, сократить количество операторов на 40 и снизить количество несчастных случаев в день.
