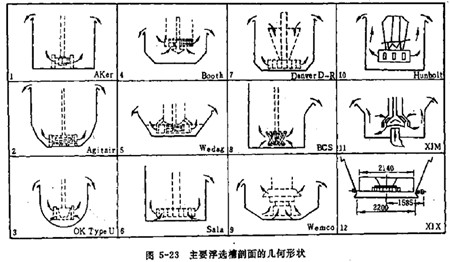

РазныеФлотационная машинаРазница в основном проявляется в связи между механизмом перемешивания аэрации, формой резервуара и резервуара для сортировки. Формы канавок включают в себя квадратные канавки, прямоугольные канавки, трапецеидальные канавки (прямоугольные над дном) и U-образные канавки. Как правило, поперечное сечение (вертикальное по отношению к направлению потока основного потока жидкости) флотационного резервуара со скребком пены с обеих сторон в основном прямоугольное и перевернутая трапеция, прямоугольная и перевернутая трапеция, короткая сторона прямоугольника представляет собой сумму высоты зоны смешивания и зоны переноса минерализации, перевернутой трапеции Высота делится на высоту зоны разделения и слоя пены. Чтобы предотвратить осаждение песка на дно резервуара, небольшое количество флотационных резервуаров со слабой производительностью перемешивания преобразовано в перевернутый конус или параболу на дне. Геометрия основной флотационной камеры. Геометрия основной флотационной камеры показана на Рисунке 5-23.
Соединение между сортировочными резервуарами связано с тем, как пульпа подается в рабочее колесо. Тип всасывания пульпы в основном использует среднюю коробку для соединения двух флотационных резервуаров; другие каналы постоянного тока и центральная подающая труба могут использоваться для подачи пульпы в рабочее колесо. , Между флотационными резервуарами есть только буферные пластины, и пульпа может непосредственно всасываться или поступать в рабочее колесо из циркуляционного цилиндра с перевернутым конусом, а резервуары напрямую связаны.
