В зависимости от размера разделяемых частиц используются различные типы оборудования. Вибрационный грохот, показанный на рисунке 1, можно использовать для отделения частиц диаметром более 0,25 см, а эффективность просеивания ниже этого уровня невысока. Процесс разделения основан на разнице в скорости оседания частиц в жидкости. Обычно называется классификацией.

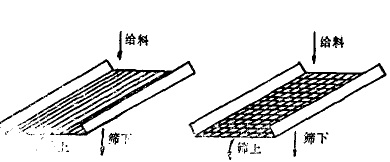

Рис.1 Полосовая сетка и плетеный экран
Под действием силы тяжести частицы и жидкость подвергаются сопротивлению, когда они оседают. Когда сопротивление равно эффективному весу частиц, частицы достигают большей скорости - предельной скорости осаждения. Предельная скорость зависит от размера и концентрации частиц. Если между предельными скоростями отделенных частиц жидкость имеет среднюю восходящую скорость, то частицы можно разделить на частицы, которые движутся вниз по потоку, и частицы, движущиеся назад. Это основа гидравлической классификации частиц.
Рисунок 2 Классификатор рейка

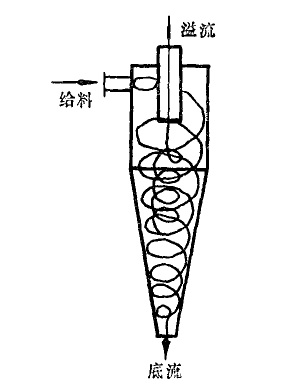

Рисунок 3 Гидроциклон
На рисунке 2 выше показана работа классификатора, использующего гравитацию в качестве разделяющей силы. На рисунке 3 показана работа гидроциклона с использованием центробежной силы в качестве разделяющей силы.
Общая структура классификатора граблей аналогична спиральному классификатору. Верхняя часть граблей подвешена, а нижняя часть погружается в жидкий раствор; эксцентрическое движение используется для перемещения граблей на небольшое расстояние от наклонной поверхности, а затем подъем граблей обратно в исходное положение; такое повторяющееся движение будет медленно переносить осадок с наклонной поверхности на слив конец. Механизм движения состоит из коленчатого вала, эксцентрикового колеса и шатуна для перемещения граблей. (Рис. 1) Высота подъема граблей обычно составляет 90% -95% от высоты пластины граблей. Количество граблей колеблется от одного (одиночные грабли) до шести (шесть пар). Стандартная ширина одинарных граблей составляет 1200 мм, есть еще и 1500 мм. Грабли-классификатор - это устаревшее оборудование со сложной конструкцией, механизмом обратной передачи и малой производительностью, оно было ликвидировано. Виден только очень старый концентратор.
Гидроциклон - это устройство, используемое для отделения и удаления более тяжелых крупных частиц ила и других веществ из сточных вод. Иногда его также используют для обезвоживания грязи. Бывают двух типов: напорный и гравитационный, чаще всего из круглых колонн или металлических труб.
