Шаровая мельница для алюминиевого шлака, принцип работы шаровой мельницы для алюминиевого шлака

Шаровая мельница для алюминиевого шлака - это распространенное измельчающее оборудование в горно-обогатительном производстве, барабан состоит из конуса и цилиндра. Шаровая мельница для алюминиевого шлака, производимая нашей компанией, оснащена самоустанавливающимися двухрядными радиальными сферическими роликоподшипниками, которые обладают низким сопротивлением движению и значительным энергосберегающим эффектом.Она отличается высокой тонкодисперсной порошковой и измельчающей способностью, поскольку детали для измельчения железа в станке оснащены направляющими устройствами и пружинами. Прижимное устройство может автоматически регулировать шлифовальный утюг, чтобы поддерживать параллельный контакт со стенкой активного валка, а также обеспечивать тонкое измельчение и качество продукта.

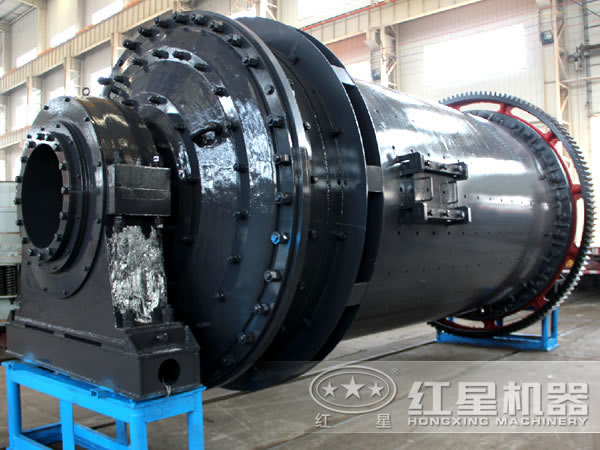

Шаровая мельница для алюминиевого шлака

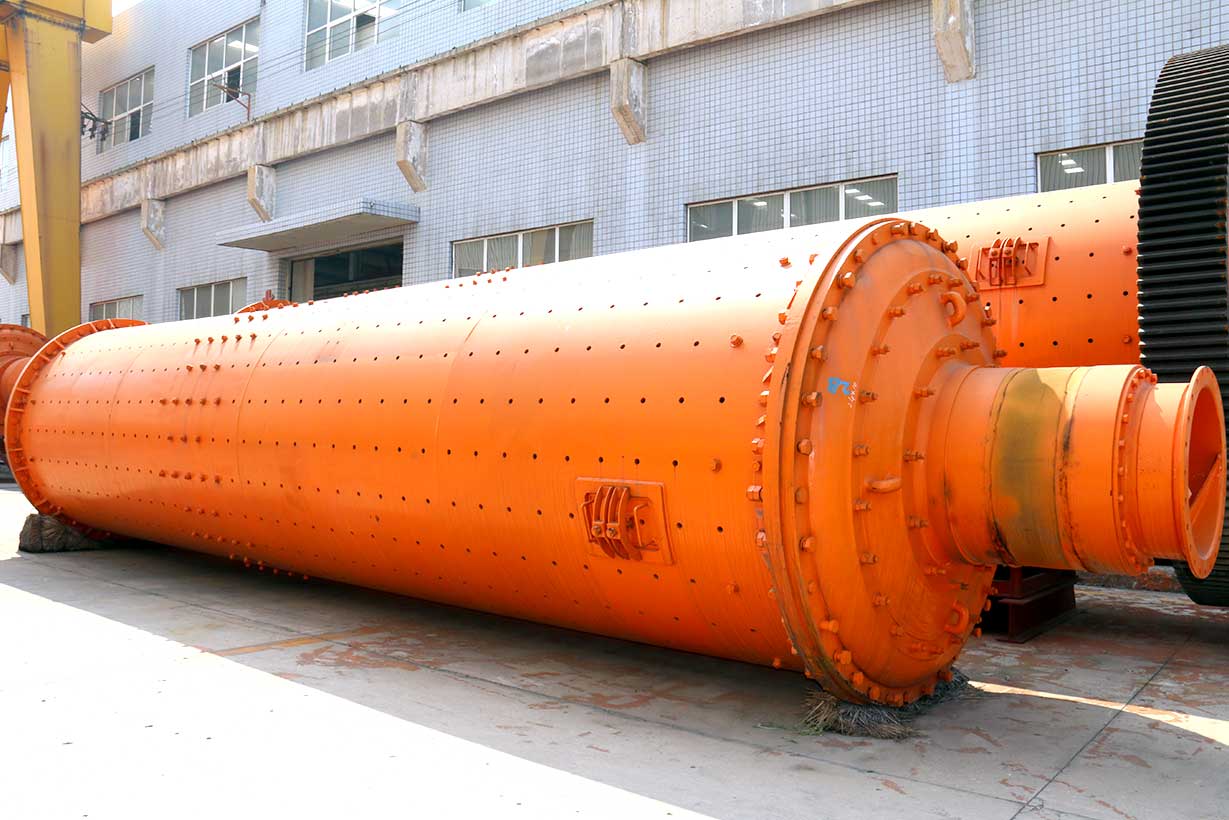

Цилиндр для принадлежностей

Корпус цилиндра шаровой мельницы для алюминиевого шлака является основным аксессуаром шаровой мельницы. Помимо выбора материалов, важный процесс сварки может улучшить производительность оборудования. Цилиндр сварен из толстых стальных пластин, с обоих концов приварены фланцы, которые соответственно соединены с торцевой крышкой мельницы. На цилиндре есть входное отверстие, которое можно открыть, когда машина остановлена. В нормальных условиях цилиндры изготавливаются из стали с высоким содержанием марганца, чугуна с высоким содержанием хрома, ковкого чугуна со средним содержанием марганца и резины.

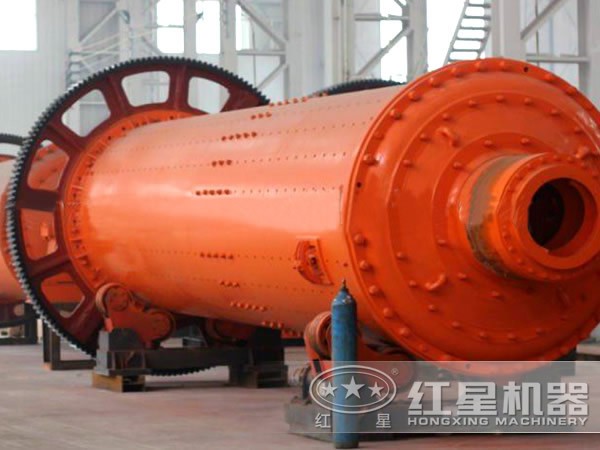

Шаровая мельница для алюминиевого шлака Red Star

Тактико-технические характеристики

1、Низкий пусковой ток, короткое время пуска, гибкий пуск, оптимизация производственного процесса традиционных шаровых мельниц, повышение эффективности работы оборудования, значительное снижение энергопотребления, а также экономичность и экологичность.

2、Внутренняя вкладка цилиндра изготовлена из износостойких материалов для повышения износостойкости и продления срока службы; барабанный питатель и комбинированный питатель доступны для выбора в соответствии с требованиями различных пользователей.

3、В шаровой мельнице для производства алюминиевого шлака вместо подшипников скольжения используются подшипники качения, что позволяет экономить электроэнергию на 10-20%; кроме того, машина оснащена встроенной большой пластиной, что сокращает время установки и снижает требования к установке.

4、Шаровая мельница для алюминиевого шлака улучшает структуру футеровки, что увеличивает выход на 5-7% по сравнению с исходной базой, а также решает проблему отключения традиционной шаровой мельницы для алюминиевого шлака из-за чрезмерного нагрева подшипника скольжения, а также отключения и снижения производительности, вызванных сгоранием основного подшипника. .

Принцип работы

Принцип работы шаровой мельницы для алюминиевого шлака почти такой же, как и у шаровой мельницы. Материал алюминиевого шлака равномерно поступает в первую камеру мельницы через устройство подачи через полый вал. Внутри камеры имеется ступенчатая футеровка или гофрированная футеровка. Для стальных шаров различных спецификаций центробежная сила, создаваемая вращением цилиндра, поднимает стальные шары на определенную высоту, а затем падает, что оказывает сильное воздействие и измельчение на материалы алюминиевого шлака. После того, как алюминиевый шлак поступает на черновой помол в первом бункере, он попадает во второй бункер через однослойную перегородку, которая покрыта плоскими футеровками и стальными шариками для дальнейшего измельчения алюминиевого шлакового материала. Порошок выгружается через разгрузочную решетку для завершения операции измельчения.

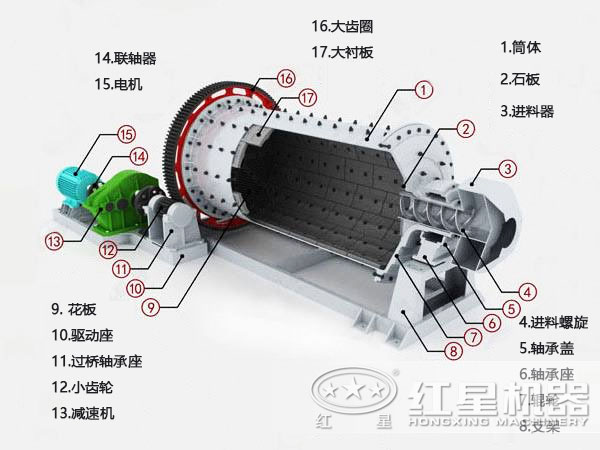

Принципиальная схема шаровой мельницы для алюминиевого шлака

Технические параметры

Спецификация модели	Скорость вращения цилиндра （r/min）	Шаровая нагрузка (t)	Размер питания (mm)	Размер разряда (mm)	Уступать (т/ч)	производительность двигателя (kw)	общий вес (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	По условиям процесса	630	149
Ф3600×4500	17	90	<25	0.074-0.4	По условиям процесса	850	169
Ф3600×6000	17	110	<25	0.074-0.4	По условиям процесса	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525
