Параметры конструкции полости дробления выбираются на основе диаметра ротора D и центра ротора, поэтому сначала следует определить диаметр и длину ротора.
Диаметр ротора дробилки D и длина ротора L
Диаметр ротора можно определить по большему размеру питающего блока Dmm, D = (2 ~ 4) Dmm, в особых случаях D \u0026 lt; 2Dmm,Большая дробилкаСледует использовать меньшее значение. Длина ротора L определяется производительностью дробилки. Как правило, отношение L к D составляет 0,7 ~ 1,5.
Угол направляющей подачи β
Крушитель контратакиМатериал попадает в полость дробления по направляющей пластине, поэтому наклон направляющей пластины β является важным параметром. Угол β составляет от 45 ° до 60 °, что полностью соответствует реальной ситуации. Чем больше угол β, тем быстрее материал будет скользить по направляющей пластине; чем меньше угол β, тем медленнее материал будет скользить по направляющей пластине, что приведет к скоплению. Больший угол β увеличивает высоту дробилки; малый угол β уменьшает высоту дробилки. Если позволяют другие условия, уместно небольшое значение угла β. Кроме того, при выборе наклона направляющей пластины следует также учитывать взаимосвязь между выскальзыванием материала из направляющей пластины и воздуходувки: если материал выскользнул из направляющей пластины (покидает точку разгрузки), но вентилятор еще не прибыл (явление гистерезиса вентилятора); если материал не выскользнул из направляющей пластины и пластины Молоток стоит на месте, но не касается материала (явление продвижения пластинчатого молота). Когда материал выскальзывает из направляющей пластины, он одновременно сталкивается с молотком, и в это время эффект дробления лучше.
Точка разгрузки направляющей пластины α
Известно, что точка разгрузки направляющей пластины a = 30 ° ~ 50 °, как правило, угол α небольшой, а высота дробилки относительно мала, что может уменьшить высоту и вес мобильной дробилки, что очень полезно для уменьшения высоты мобильной дробилки. Поэтому, когда позволяют другие условия, более подходящим является α = 30 °. Кроме того, небольшой угол α может увеличить длину дуги камеры дробления.
Положение подвески пластины контратаки

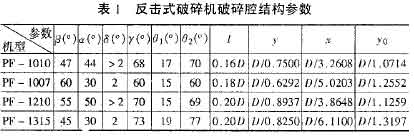

Точка подвеса пластины контратаки определяется размерами x и y, но y связана с размерами y0 и входного отверстия и, наконец, определяется размерами β и α. Например, PF-1315 имеет y = 1212 мм, а PF-1007 имеет y = 1445 мм. Поскольку значения β и α у этих двух устройств различаются (см. Таблицу 1), то же самое верно и для других спецификаций.
