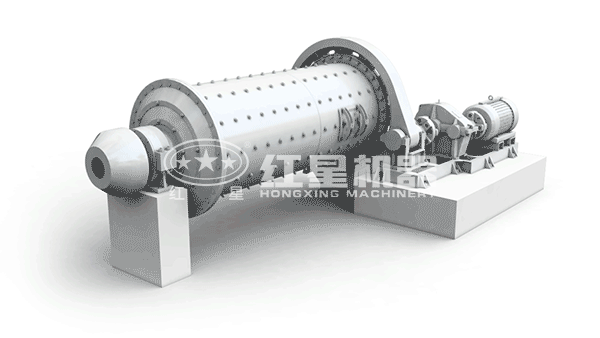

Угольная мельница с воздушной очисткой

Угольная мельница с воздушной продувкой - это машина, которая дробит и перемалывает уголь в пылевидный уголь, и является важным вспомогательным оборудованием для пылеугольной печи. По скорости вращения рабочих частей измельчения угля его можно разделить на угольную мельницу с низкой скоростью, мельницу со средним оборотом и мельницу с высокой скоростью вращения.Шаровая мельница также является разновидностью угольной мельницы. Среди них загрузочное устройство и разгрузочное устройство воздушной мельницы имеют следующие преимущества:

Угольная мельница с воздушной очисткой

1.Устройство подачи: материал подается в мельницу через устройство подачи. Подающее устройство состоит из подающей трубы, воздухозаборной трубы и кронштейна. Подающее устройство этой мельницы имеет решетчатую конструкцию с наклонной подачей воздуха и наклонной подачей, что делает подачу более плавной. В подающем устройстве установлена ​​сменная футеровка, а в точке контакта вращающейся части предусмотрено уплотнительное устройство для предотвращения попадания холодного ветра. Между впускной трубкой для воздуха и кронштейном можно вставить регулировочную прокладку, чтобы при необходимости отрегулировать центральную высоту подающего устройства.

2.Разгрузочное устройство: имеет изогнутую конструкцию трубы, а воздуховод оснащен футеровкой для предотвращения истирания.Он может использовать цилиндр возвратного шнека, чтобы протолкнуть неквалифицированный крупный порошок обратно в измельчительный бункер для измельчения, избегая попадания шлака из мельницы. А накопление пыли для обеспечения безопасного производства и снижения загрязнения окружающей среды и трудоемкости рабочих. Кроме того, для облегчения проверки на разгрузочном устройстве установлена ​​смотровая дверца.

Тактико-технические характеристики

1、В оборудовании используется оптимизированная система поддержки, улучшенная структура смазки и сниженное сопротивление системы.

2、Втулка коренного подшипника воздушной мельницы смазывается гидравлической масляной станцией, что продлевает срок службы втулок из сплава, а использование полого вала экономит 90% смазочного масла.

3、Основное гнездо подшипника мельницы оснащено устройством циркуляции охлаждающей воды для снижения рабочей температуры подшипника и предотвращения уменьшения срока службы подшипника, вызванного чрезмерной температурой материала.

4、Использование футеровки из нового материала увеличивает износостойкость, продлевает срок службы футеровки и сокращает количество замен уязвимых частей оборудования.

5、Мягкое соединение между редуктором и шестерней легко уравновешивается, хорошо адаптируется к окружающей среде, не требует смазки и обладает хорошими характеристиками для компенсации относительного смещения двух валов.

6、Ветряная угольная мельница оснащена подходящим редуктором, который обладает высокой грузоподъемностью и может непрерывно работать с высокими нагрузками.

7、В оборудовании применена высокотехнологичная система управления, оно плавно запускается и движется, обеспечивает хороший эффект использования и хорошие экономические преимущества.

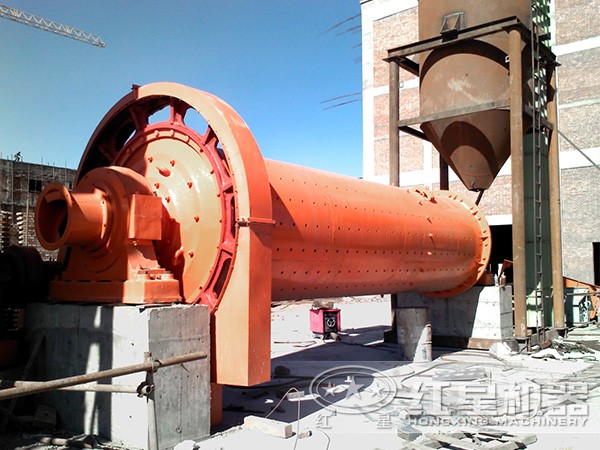

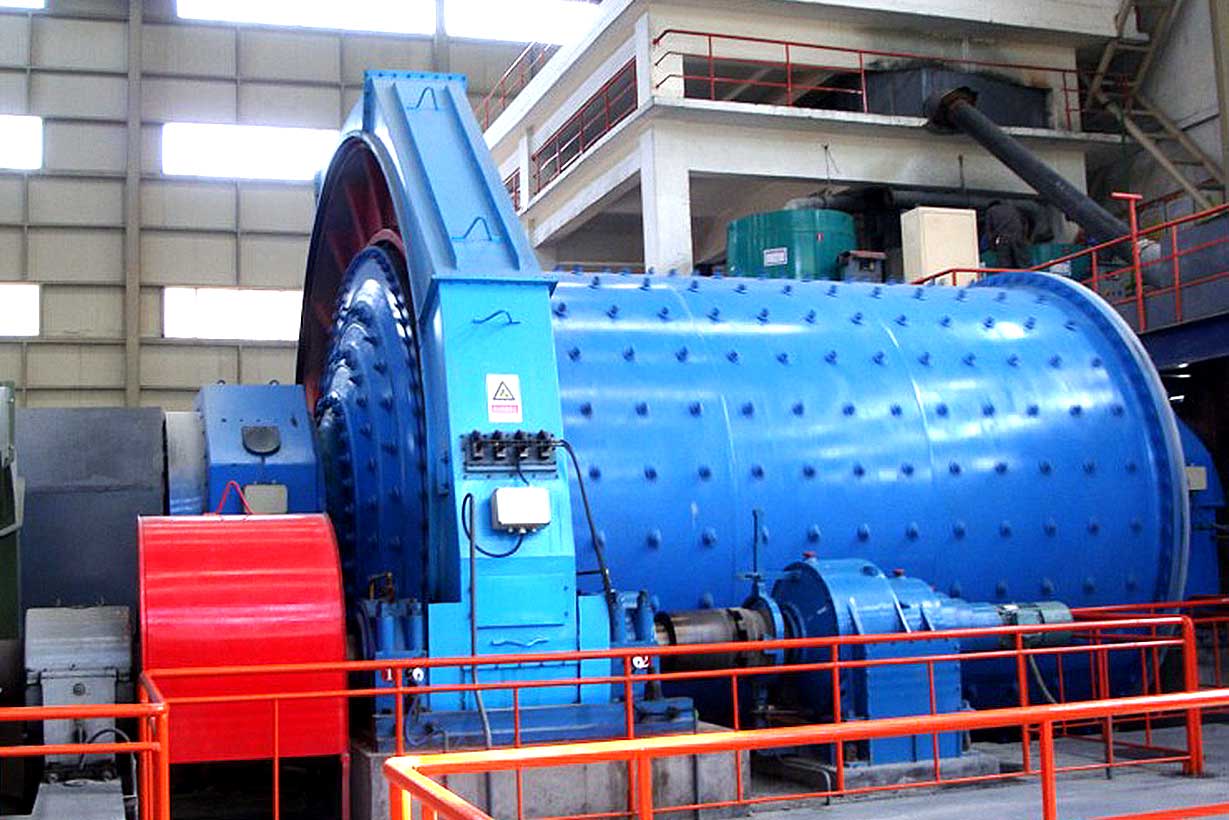

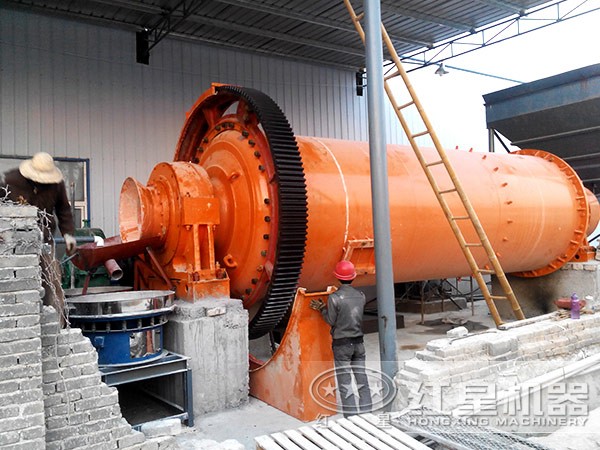

Площадка эксплуатации установки воздушной мельницы

Принцип работы

Рабочий процесс угольной мельницы с воздушной продувкой заключается в том, что сырье загружается в мельницу из корма через загрузочное оборудование, а горячий воздух поступает в мельницу через воздухозаборную трубу. При вращении барабана мельницы уголь и горячий воздух попадают в мельницу для теплообмена. Внутренняя часть мельницы измельчается и измельчается. Во время измельчения угля мелкий порошок выводится из мельницы через разгрузочное устройство через горячий воздух в мельнице. Мельница с воздушной продувкой, производимая нашим заводом, имеет разумную конструкцию и высокую эффективность измельчения. Идеальное оборудование для приготовления порошка.

Принципиальная схема материалов, обрабатываемых на угольной мельнице.
