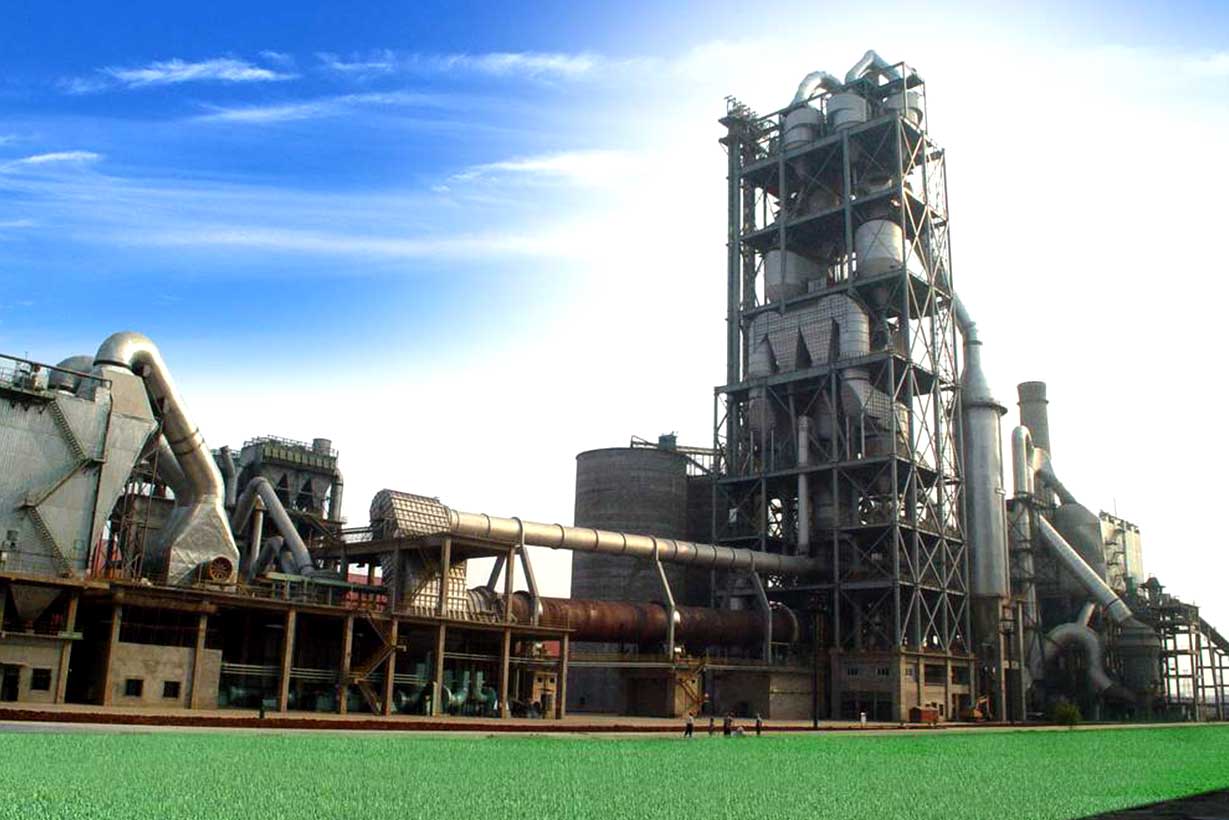

Циклонный подогреватель

Система вертикального подогревателя в основном состоит из шести частей, а именно:

1、Верхняя система подачи:Он в основном включает в себя верхний бункер и подающую трубу. Способ и конструкция подачи могут обеспечить безопасность и герметичность при подаче в корпус подогревателя, так что внешний холодный воздух не может попасть в подогреватель, а подача может осуществляться с помощью стержней. Ленточный клапан обеспечивает непрерывную или прерывистую подачу.

2、Корпус подогревателя:Это наиболее важная часть, чтобы гарантировать, что материал предварительно нагревают до приблизительно 900 градусов по Цельсию. Она состоит из камеры предварительного нагрева, устройств для подвешивания и огнеупорной кирпичной футеровки (этот элемент не входит в сфере дизайна и производства оборудования). Большая часть конструкции этой детали состоит из металлических компонентов, а некоторые материалы выбираются из жаропрочной стали в соответствии с потребностями.Термостойкая сталь может работать при высокой температуре от 1000 до 1100 градусов по Цельсию. Кроме того, огнеупорный кирпич подкладка имеет новую конструкцию и хорошую воздухонепроницаемость, который может гарантировать, что материалы, которые равномерно предварительно нагревают в подогревателе и достичь температуры предварительного нагрева.

3、Толкающее устройство:В основном это толкатель, рама и шатун. Толкатель изготовлен из жаропрочной стали, отлитой или сваренной, и может выдерживать высокие температуры. С помощью электрического управления и гидравлической системы каждый гидравлический толкатель может последовательно толкать материалы в соответствии с процедурами автоматического управления.

4、Гидравлическая система:В основном это масляный бак, масляный насос, двигатель, электромагнитный клапан, гидравлический маслопровод и т. Д. Основная функция - управление толкающим устройством для завершения толкающего действия.

5、Нижняя камера подачи:Он в основном включает в себя скользящую трубу, основной корпус загрузочной камеры, подающее сопло и т. Д. Основная функция заключается в подаче предварительно нагретых материалов во вращающуюся печь для обжига.

6、Рамка:Он в основном состоит из колонн, кольцевых балок и т. Д., И его основная функция - нести верхнюю конструкцию подогревателя.

Тактико-технические характеристики

1、Высокая производительность：Поскольку в циклонном подогревателе используется многоступенчатый метод подогрева суспензии с циркуляцией, эффективность производства повышается.

2、 долгая жизнь：Благодаря своей разумной конструкции циклонный подогреватель снижает вероятность отказов оборудования, является экономичным и долговечным, и можно сказать, что он дает высокую прибыль.

3、Низкое потребление энергии：Оборудование может использовать тепло печи для снижения расхода тепла при сжигании клинкера, потребление энергии очень низкое, а площадь оборудования для сжигания уменьшается.

Принцип работы

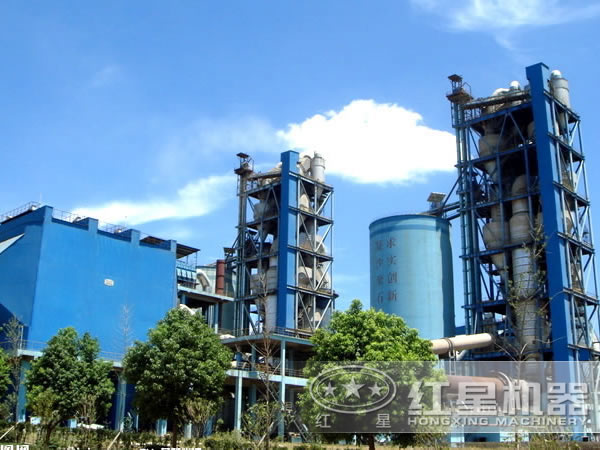

Система циклонного подогревателя в основном состоит из вращающейся печи и циклона после печи. Она является основным оборудованием новой технологии производства сухого цемента, включая функцию теплообмена и функцию диспергирования материала. Оба процесса завершаются предварительным подогревом суспензии. . Функция теплообмена полностью использует отходящее тепло отходящего газа из вращающейся печи и печи разложения для нагрева сырьевой муки. Дисперсия материалов означает, что материалы перемещаются вверх и вниз вместе с потоком воздуха и одновременно распределяются. В то же время сырье полностью смешивается с потоком горячего воздуха в печи для повышения эффективности теплообмена и достижения цели предварительного нагрева. Он может полностью использовать тепло печи, снизить потребление тепла при обжиге клинкера и уменьшить площадь оборудования для обжига.

Производитель

Red Star Machinery - хороший производитель оборудования для строительных материалов. Наше оборудование имеет полные модели и спецификации для удовлетворения производственных потребностей различных пользователей. Если у вас есть какие-либо потребности, вы можете связаться с нами по телефону 0371-67772626. Red Star приветствует пользователей из всех слоев общества для консультации и проверки!

Технические параметры
