Мельница для микропорошка высокого давления

Микропорошковая мельница высокого давления - это разновидность сверхтонкой мельницы, то есть мельницы высокого давления, которая широко используется при измельчении барита, известняка и шлака. В горнодобывающей, металлургической, химической промышленности и строительных материалах твердость по Моосу не превышает 9,3 Обработка высокодисперсного порошка более 280 видов материалов с влажностью ниже 6%, а размер частиц готового продукта регулируется в диапазоне 80-425 меш (тонкость может достигать 1000 меш).

Видео с производства микропорошковой мельницы высокого давления

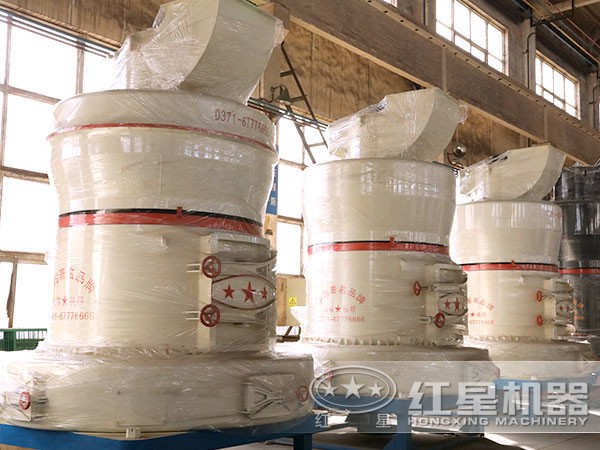

Изображение микропорошковой мельницы высокого давления

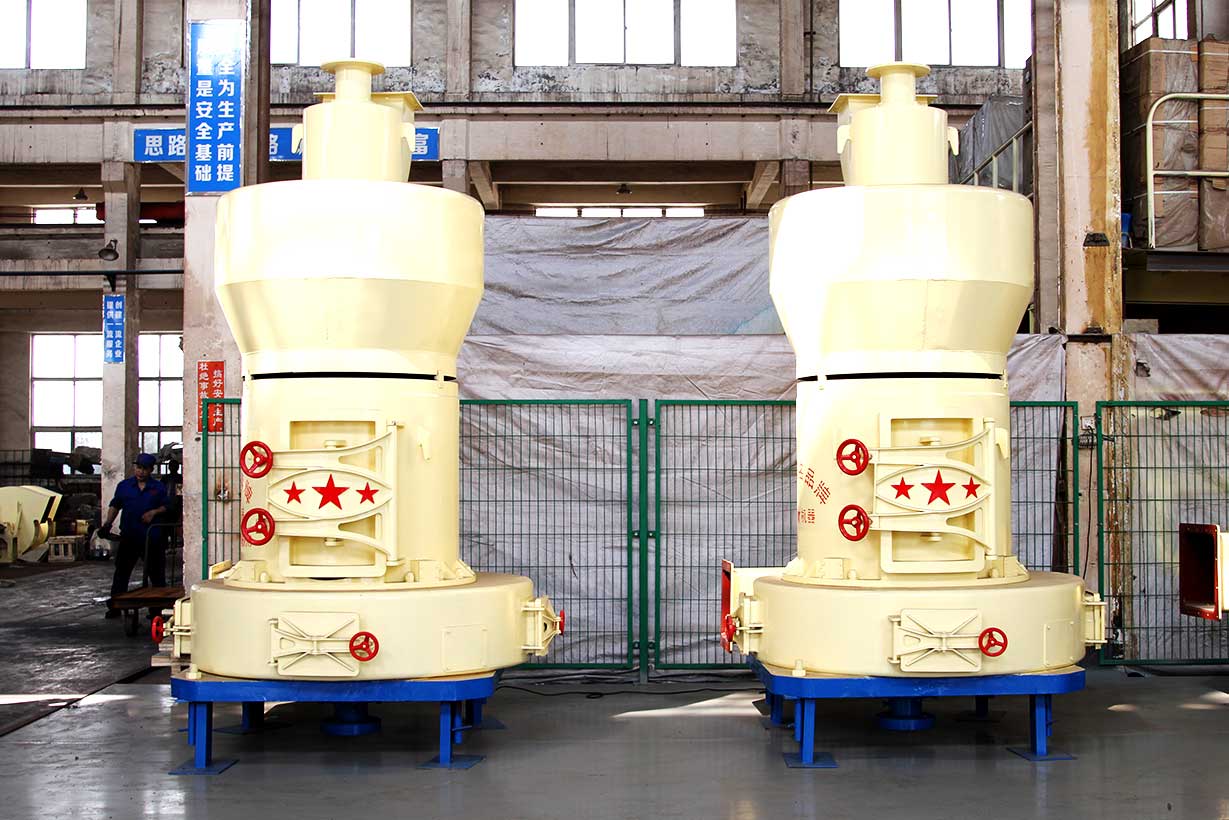

Микропорошковая мельница высокого давления

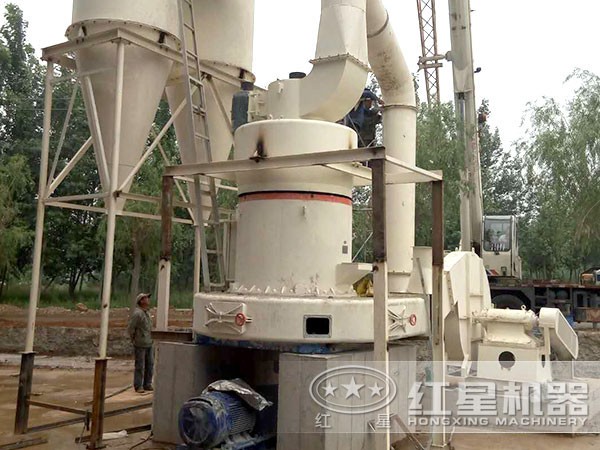

Схема производственной площадки микропорошковой мельницы высокого давления

Изображение объекта микропорошковой мельницы высокого давления

Конструктивные характеристики микропорошковой мельницы высокого давления:

Мельница для микропорошка высокого давления в основном состоит из узла, воздуходувки, ультратонкого анализатора, сборщика готового циклонного порошка, рукавного фильтра, соединительной трубы и т. Д. Она может быть оборудована подъемником, бункером для хранения, шкафом электрического управления и системой подачи порошка. Вспомогательное оборудование, такое как машина, дробилка и т. Д. В камере микро-измельчения узел шлифовальных валков подвешен на подвеске шлифовальных валков через вал траверсы. Подвеска шлифовальных валков жестко соединена с главным валом и держателем ножа. Прижимная пружина плотно прижимается к камере роликоподшипника натяжным стержнем. на наружном конце кантилевера, с поперечным валом рычага в качестве опорной точки, шлифовальный валик плотно прижимается к внутренней поверхности кольцевого желоба с помощью пружины. Когда двигатель вращается посредством передающего устройства, лопатки и шлифовального валик смонтированы на держателе лезвий. Вращение синхронное, шлифовальный валок находится на внутренней поверхности шлифовального круга.

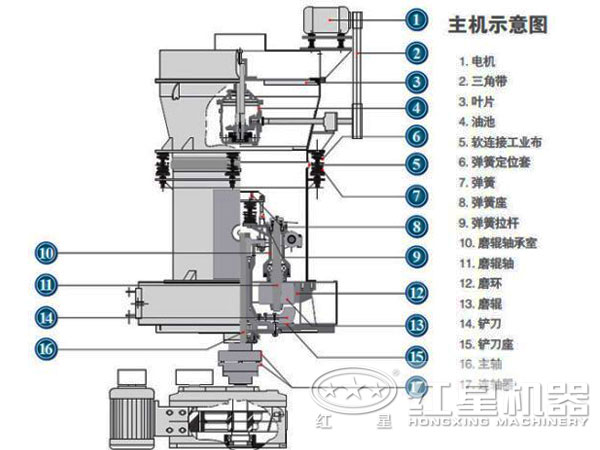

Схема структуры микропорошковой мельницы высокого давления

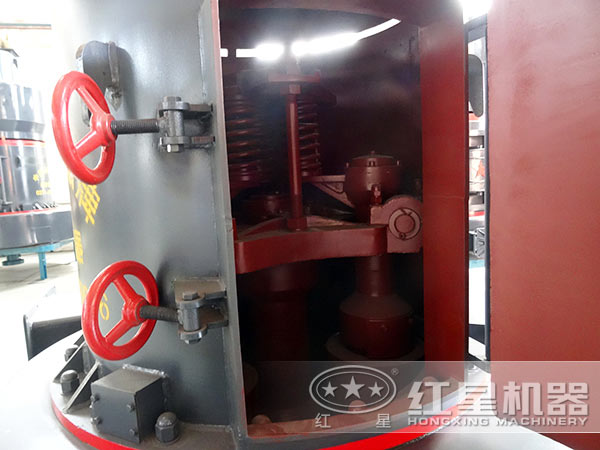

Отображение структуры микропорошковой мельницы высокого давления

Принцип работы

Когда работает мельница для микропорошка под высоким давлением, материал с помощью элеватора отправляется в бункер для хранения, а затем равномерно направляется в главную камеру измельчения с помощью вибропитателя. Подуйте ветром в камеру мельницы, вдувайте порошок в анализатор, выполните разделение воздуха, а затем отпустите его для повторного измельчения, когда тонкость не будет достигнута. Квалифицированный мелкодисперсный порошок поступает в законченный циклонный сборщик порошка с потоком воздуха и отделяется от воздуха из выпускного отверстия. Выгрузка - это готовый продукт. Материал содержит определенное количество влаги, определенное количество водяного пара будет образовываться во время измельчения, а определенное количество наружного воздуха будет вдыхаться из-за несовершенного уплотнения всего трубопровода, что увеличивает объем циркулирующего воздуха в системе. Чтобы гарантировать, что микропорошковая мельница работает при отрицательном давлении, избыточный объем воздуха Попав в рукавный фильтр, после очистки он будет выброшен в атмосферу.

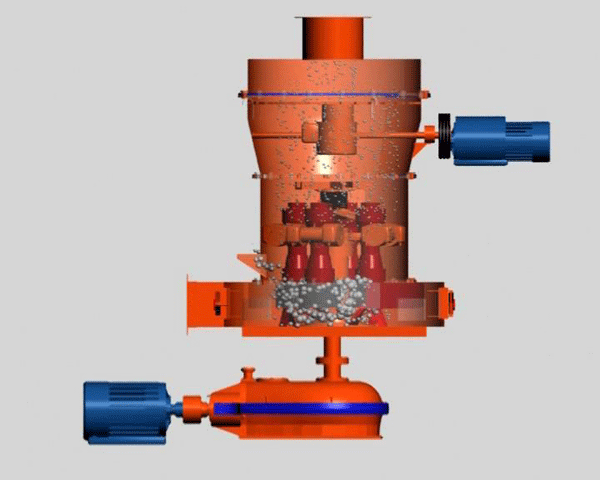

Принцип работы мельницы высокого давления

Тактико-технические характеристики

1、По сравнению со струйной мельницей, мельница для микропорошка высокого давления имеет более широкий диапазон применения.

2、По сравнению с другими аналогичными мельницами, мельница для микропорошков высокого давления имеет увеличение давления измельчения материала на материал на 800-1200 кг с помощью пружины высокого давления.

3、Энергосбережение при той же производительности и тонкости помола, потребление энергии системой составляет лишь одну треть от струйной мельницы.

4、Небольшие вложения и высокая отдача. При одинаковой производительности и тонкости помола цена микропорошковой мельницы высокого давления составляет лишь 1/8 стоимости струйной мельницы.

5、Размер загружаемого материала большой, а средний размер частиц одноразового продукта может достигать 6,5 мкм тонкого порошка.

6、Перекрывающееся многополюсное уплотнительное и шлифовальное устройство с хорошими уплотнительными характеристиками.

7、Эффект удаления пыли микропорошковой мельницы высокого давления полностью соответствует национальным стандартам выбросов пыли.

Детальный дисплей микропорошковой мельницы высокого давления

Технические параметры

Модель параметра	Микропорошок 93	Микропорошок 92	Микропорошок 87	Микропорошок 76	Микропорошок 66
Размер загрузки (мм)	≤25	≤25	≤20	≤20	≤15
Размер готовой продукции (мм)	0.125-0.010	0.125-0.033	0.125-0.010	0.125-0.033	0.125-0.010
Выпуск класса разной крупности (т)	0.8-12	0.6-10	0.4-8	0.3-6	0.2-4
Скорость центрального вала (об / мин)	140	148	160	170	180
Диаметр шлифовального круга (мм)	1006	973	907.5	850	725
Диаметр шлифовального вала (мм)	300	300	270	250	210
Высота шлифовального вала (мм)	160	160	150	150	150
Главный двигатель (кВт)	Y225M-8-30	Y225M-8-22	Y225M-8-22	Y225S-8-18.5	Y225M-8-15
Мотор вентилятора	Y180M-2-22	Y180L-4-22	Y160L-4-18.5	Y160L-4-15	Y160L-4-11
Двигатель анализатора	YCT180M-4A-4	YCT180M-4A-4	YCT180M-4A-4	YCT160-4B-3	YCT160-4B-3
