Ковшовый элеватор

Ковшовый элеватор обладает очевидными преимуществами большой грузоподъемности, большой высоты подъема, стабильной и надежной работы и долгого срока службы. Его основные характеристики и параметры соответствуют JB3926 ---- 85 «Вертикальный ковшовый элеватор» (этот стандарт эквивалентен стандарту). И высокие стандарты зарубежных технологий), тяговая кольцевая цепь соответствует MT36 ---- 80 «Высокопрочная круговая цепь для шахт», этот элеватор подходит для транспортировки порошка, гранул и мелких комков с неабразивными свойствами. Материалы с низкими характеристиками, такие как уголь, цемент, камни, песок, глина, руда и т. Д., Поскольку тяговый механизм подъемника представляет собой круговую цепь, допускается транспортировка материалов с более высокими температурами.

Видео работы ковшового элеватора

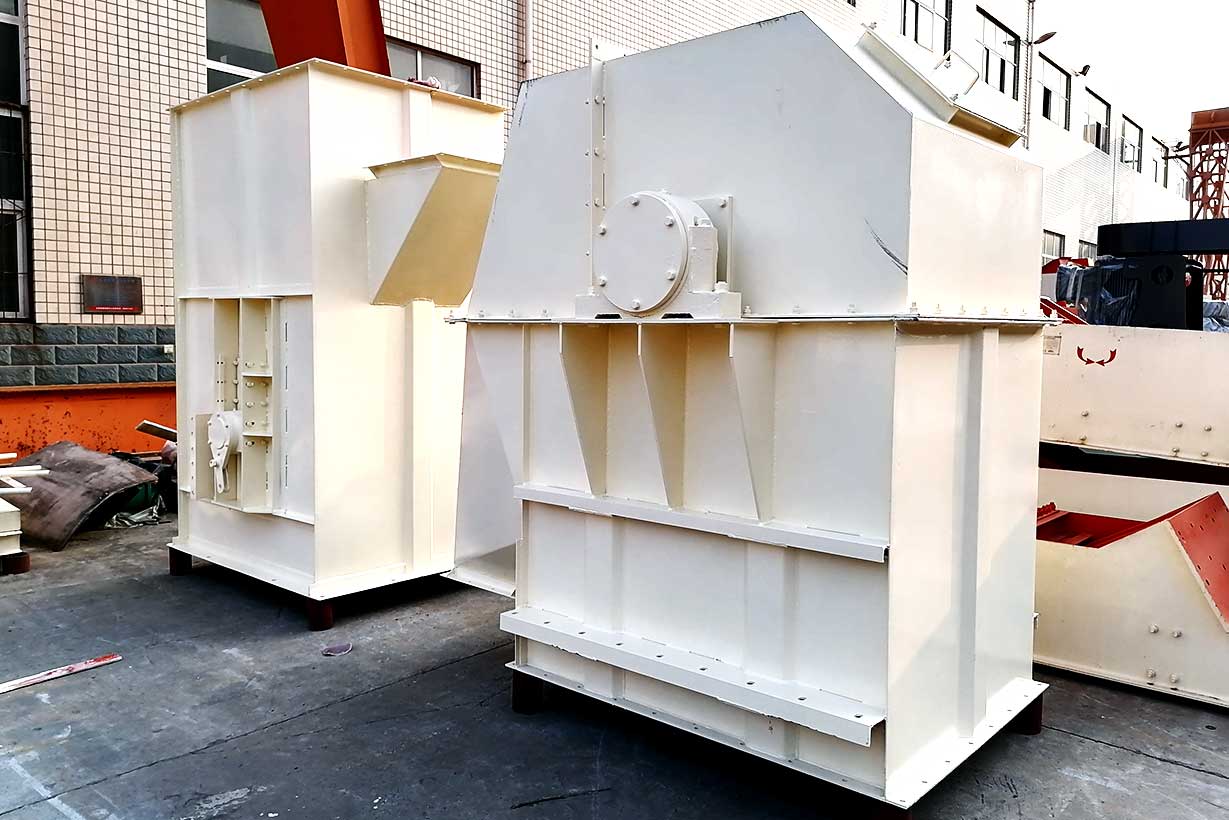

Ковшовый элеватор фотографии

Ковшовый элеватор

Реальные кадры ковшового элеватора

Тактико-технические характеристики

1.Широкий спектр продвижения, охрана окружающей среды -.

Элеватор предъявляет меньше требований к типам и характеристикам материалов, не только может улучшать общие порошкообразные и мелкозернистые материалы, но также может улучшать материалы с более высокими измельчающими свойствами, с хорошей герметизацией и меньшим загрязнением окружающей среды.

2.Меньший износ и хорошая производительность.

В конструкции предусмотрено, что материалы меньше рассыпаются при загрузке и разгрузке, что снижает механический износ. Приводная производительность мала, и принята интенсивная схема подачи входящего потока, индукционной выгрузки и бункеров большой емкости.При подъеме материала почти отсутствует явление возврата материала и копания, поэтому неэффективная производительность мала.

3.Долгое время использования

Ковшовый элеватор, производимый компанией Henan Hongxing Machinery, использует высокотехнологичные принципы проектирования и методы обработки для обеспечения надежности всей работы машины. Время безотказной работы превышает 20 000 часов, а работа надежна.

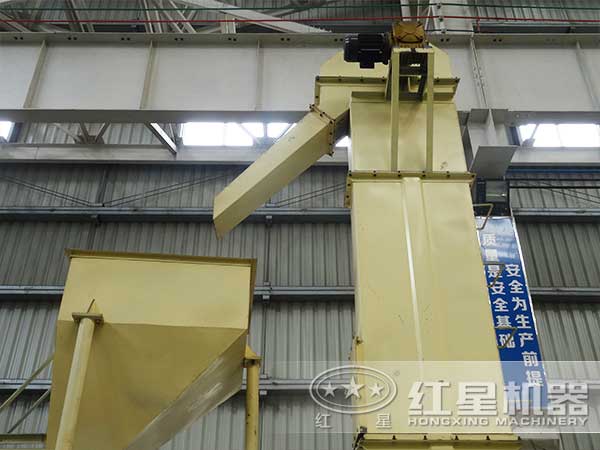

Сайт приложения ковшового элеватора

Ковшовый элеватор в производстве

Принцип работы

Бункер забирает материал из хранилища внизу, когда конвейерная лента или цепь поднимается вверх, она поворачивается вниз после обхода верхнего колеса, и ковшовый элеватор заливает материал в приемный резервуар. Ковшовые элеваторы с ременным приводом обычно используют резиновые ремни, которые устанавливаются на нижнем или верхнем приводном ролике, а также на верхнем и нижнем реверсивных роликах. Ковшовые элеваторы с цепным приводом обычно оснащены двумя цепями параллельного привода, верхним или нижним Есть пара приводных звездочек, а пара реверсивных звездочек находится снизу или сверху. Ковшовые элеваторы обычно оснащены кожухом из органического материала, чтобы пыль не попадала в ковшовый элеватор.

Технические параметры

Технические параметры цепной ленточной тали

Технические характеристики	Максимальная высота подъема (m)	Пропускная способность (m³/h)	Самый большой кусок материала (mm)	Расстояние ковша (mm)	производительность двигателя （kw）
TH160тип	25	7-12	15-20	400	3-4
TH200тип	28	8-15	20-30	500	3-5.5
TH250тип	30	10-25	25-35	500	4-7.5
TH300тип	30	25-35	30-40	500	5.5-11
TH315тип	40	30-40	35-45	512	5.5-15
TH400тип	40	45-60	40-55	512	11-22
TH500тип	40	65-80	50-60	512	15-30
TH630тип	40	100-120	60-65	688	18.5-37
TH800тип	40	130-150	65-75	920	22-45

Технические параметры ленточной тали со стальным тросом

Технические характеристики	Максимальная высота подъема (m)	Пропускная способность (m³/h)	Самый большой кусок материала (mm)	Доу Ронг (L)	производительность двигателя （kw）
TDG160тип	80	34	0-20	2.6	2.2-11
TDG200тип	80	45	0-25	4.1	3-15
TDG250тип	80	71	0-30	6.5	5.5-22
TDG315тип	80	101	0-35	10	7.5-30
TDG400тип	80	158	0-40	16	15-45
TDG500тип	80	218	0-45	25	18.5-55
TDG630тип	80	345	0-50	40	30-90
TDG800тип	80	491	0-50	61	45-132

Технические параметры пластинчатой цепной тали

Технические характеристики	Максимальный подъем （m）	Максимальный подъем （m³/h）	Допустимый процент （%）					Подача （ mm）	производительность двигателя （kw）
			10	25	50	75	100
			Самый большой кусок материала (мм)
NE15	40	16	65	50	40	30	25	101.66	1.5-4
NE30	59	31	90	75	58	47	40	152.4	2.2-7.5
NE50	62	60	90	75	58	47	40	152.4	3-15
NE100	58	110	130	105	80	65	55	200	7.5-30
NE150	65	170	130	105	80	65	55	200	11-37
NE200	73	220	170	135	100	85	70	250	18.5-75
NE300	61	320	170	135	100	85	70	250	22-75
NE400	47	420	205	165	125	105	90	300	45-90
NE500	58	500	240	190	145	120	100	300	45-132
