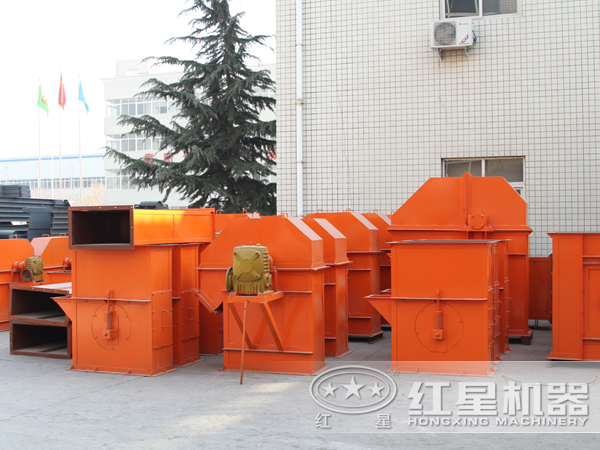

Основное назначение цепного ковшового элеватора
Ковшовый элеватор с кольцевой цепью также называется серией THКовшовый элеватор，Вид стационарного оборудованияТранспортное оборудование，Непрерывный вертикальный подъем порошка, гранул и мелких кусков материалов в общей производственной линии измельчения порошка широко используется в производственной линии измельчения тяжелого порошка кальция и линии производства шлакового порошка.
Структурный состав цепного ковшового элеватора
Высококачественная кольцевая цепь из легированной стали для тяговых частей цепного ковшового элеватора; средний кожух разделен на одинарный и двойной каналы для автоматического натяжения грузовой коробки с постоянной силой в машине; звездочка имеет конструкцию со сменным ободом . Длительный срок службы, легкая замена обода; в нижней части используется высококачественное пружинное натяжное устройство, которое может поддерживать постоянное натяжение и предотвращать проскальзывание или отсоединение. В то же время бункер имеет определенный допуск, когда он сталкивается с заклиниванием, вызванным случайными факторами. Он может эффективно защитить нижний вал и другие детали.
Преимущества производительности цепного ковшового элеватора
1、Хороший способ кормления——Приводная производительность мала, при использовании входной подачи, индукционной выгрузки и интенсивной компоновки бункеров большой емкости, при подъеме материала почти отсутствует возврат материала и явления копания, а неэффективная производительность мала.
2、долгоиграющий——Благодаря входному типу подачи цепного ковшового элеватора, между материалами происходит небольшое сжатие и столкновение.Конструкция гарантирует, что материалы редко разбрасываются во время подачи и разгрузки, что снижает механический износ.
3、Высокая высота подъема——Ковшовый элеватор с кольцевой цепью, разработанный Red Star, использует высокотехнологичные принципы проектирования и методы обработки, с высокой высотой подъема, стабильной работой элеватора и временем безотказной работы более 20 000 часов, с хорошей герметичностью и меньшим загрязнением.
Технические параметры цепного ковшового элеватора
Технические параметры цепной ленточной тали
| Технические характеристики | Максимальная высота подъема (m) |
Пропускная способность (m³/h) |
Самый большой кусок материала (mm) |
Расстояние ковша (mm) |
производительность двигателя （kw） |
| TH160тип | 25 | 7-12 | 15-20 | 400 | 3-4 |
| TH200тип | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
| TH250тип | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
| TH300тип | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
| TH315тип | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
| TH400тип | 40 | 45-60 | 40-55 | 512 | 11-22 |
| TH500тип | 40 | 65-80 | 50-60 | 512 | 15-30 |
| TH630тип | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
| TH800тип | 40 | 130-150 | 65-75 | 920 | 22-45 |
Технические параметры ленточной тали со стальным тросом
| Технические характеристики | Максимальная высота подъема (m) |
Пропускная способность (m³/h) |
Самый большой кусок материала (mm) |
Доу Ронг (L) |
производительность двигателя （kw） |
| TDG160тип | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
| TDG200тип | 80 | 45 | 0-25 | 4.1 | 3-15 |
| TDG250тип | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
| TDG315тип | 80 | 101 | 0-35 | 10 | 7.5-30 |
| TDG400тип | 80 | 158 | 0-40 | 16 | 15-45 |
| TDG500тип | 80 | 218 | 0-45 | 25 | 18.5-55 |
| TDG630тип | 80 | 345 | 0-50 | 40 | 30-90 |
| TDG800тип | 80 | 491 | 0-50 | 61 | 45-132 |
Технические параметры пластинчатой цепной тали
| Технические характеристики | Максимальный подъем （m） |
Максимальный подъем （m³/h） |
Допустимый процент （%） |
Подача （ mm） |
производительность двигателя （kw） |
||||
| 10 | 25 | 50 | 75 | 100 | |||||
| Самый большой кусок материала (мм) | |||||||||
| NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
| NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
| NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
| NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
| NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
| NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
| NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
| NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
| NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
Указания по применению цепного ковшового элеватора
1、Ехать без нагрузки. Следовательно, перед остановкой каждого ковшового элеватора TH все материалы из бункера следует слить перед остановкой.
2、Это не может быть отменено. При реверсировании цепи может произойти сход с рельсов, и устранить причину схода с рельсов сложно.
3、Кормите равномерно. Запрещается внезапно увеличивать количество подаваемого материала, и количество подаваемого материала не может превышать пропускную способность лифта, в противном случае легко вызвать аварию с \"душным автомобилем\", когда материал на дне сильно скапливается.
4、Цепь и бункер следует заменять вовремя, если они сильно изношены или повреждены.
Доступны другие цены на цепные ковшовые элеваторы, установка, конфигурация и т. Д.Бесплатная консультацияHenan Red Star Machine, для детального понимания.
