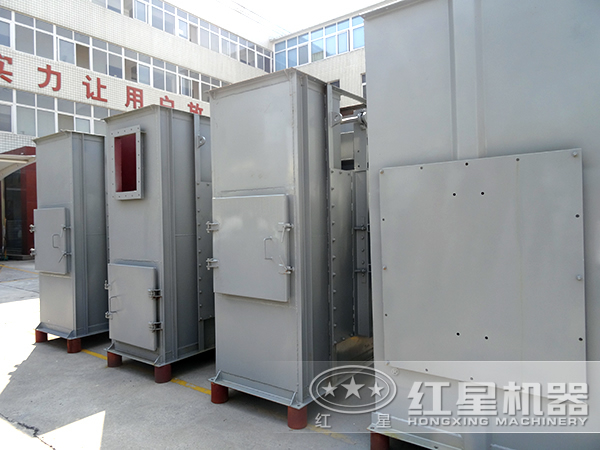

Краткое описание пластинчатой цепной тали
Пластинчатая цепная таль также называется пластинчатой цепью типа NE.Ковшовый элеватор”，Как пластинчато-цепное подъемное оборудование с гравитационной разгрузкой, оно в основном подходит для вертикальной транспортировки порошковых, гранулированных, мелкоблочных абразивных или неабразивных материалов. Пластинчатая цепь поднимается вверх и разгружается под действием силы тяжести материала.
Принцип работы пластинчатой цепной тали
Элеватор с пластинчатой цепью состоит из хвостовых частей, промежуточных резервуаров, головных частей, компонентов цепи ковша и приводных устройств. Полностью закрытый корпус, отсутствие утечки материала во время работы оборудования, цепь подъемного конвейера использует штампованную пластинчатую цепь, которая разделена на одноцепочечные и двухцепные механизмы, а блокиратор обратного хода головного оборудования надежен. Вход и выход оборудования, а также высота подъема могут быть гибко спроектированы и расположены в соответствии с требованиями процесса. При транспортировке материалов материалы равномерно загружаются в бункер, установленный на подъемной цепи, для непрерывной работы в замкнутом режиме через вход оборудования, и материалы поднимаются от входного отверстия хвостовой части к выходному отверстию головки, достигая единой точки. Выгрузка пространственно-временного материала, одноточечная гравитация или смешанная разгрузка рабочих. Цепь подъемного конвейера оснащена автоматическим натяжным устройством рычажного типа с тяжелым молотком, чтобы гарантировать, что подъемная цепь всегда поддерживает надлежащее натяжение во время работы, чтобы оборудование было в лучшем рабочем состоянии.
Рабочие характеристики пластинчатой цепной тали
1、Большая пропускная способность。Пластинчатая цепная таль - это лебедка с аналогичными размерами конструкции и большей грузоподъемностью по сравнению с подобными лебедками в Китае, а грузоподъемность составляет 50 м3 / ч ～ 500 м3 / ч.
2、Широкий спектр улучшений。К пластинчатой цепной лебедке предъявляются меньшие требования к типам и характеристикам материалов. Она может не только улучшать общий порошок и мелкие частицы, но и улучшать материалы с большей абразивностью. Требуется температура ≤200 ° C.
3、Низкая движущая сила。Бункеры большой емкости расположены интенсивно, и при подъеме материала почти не происходит возврата материала и копания, что снижает неэффективную производительность и экономит 30% мощности по сравнению с цепной тали.
4、Высокая высота подъема。Применяется высокопрочная цепь пластинчатого типа, а высота подъема может достигать 60 метров при номинальной пропускной способности.
5、Хорошая структурная жесткость и высокая точность。Корпус пластинчатой цепной тали складывается и тиснится посередине, после сварки имеет хорошую жесткость и красивый внешний вид. Низкая общая стоимость, хорошая герметичность, энергосбережение, защита окружающей среды и низкие эксплуатационные расходы.
Параметры модели пластинчатой цепной тали
Технические параметры цепной ленточной тали
| Технические характеристики | Максимальная высота подъема (m) |
Пропускная способность (m³/h) |
Самый большой кусок материала (mm) |
Расстояние ковша (mm) |
производительность двигателя （kw） |
| TH160тип | 25 | 7-12 | 15-20 | 400 | 3-4 |
| TH200тип | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
| TH250тип | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
| TH300тип | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
| TH315тип | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
| TH400тип | 40 | 45-60 | 40-55 | 512 | 11-22 |
| TH500тип | 40 | 65-80 | 50-60 | 512 | 15-30 |
| TH630тип | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
| TH800тип | 40 | 130-150 | 65-75 | 920 | 22-45 |
Технические параметры ленточной тали со стальным тросом
| Технические характеристики | Максимальная высота подъема (m) |
Пропускная способность (m³/h) |
Самый большой кусок материала (mm) |
Доу Ронг (L) |
производительность двигателя （kw） |
| TDG160тип | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
| TDG200тип | 80 | 45 | 0-25 | 4.1 | 3-15 |
| TDG250тип | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
| TDG315тип | 80 | 101 | 0-35 | 10 | 7.5-30 |
| TDG400тип | 80 | 158 | 0-40 | 16 | 15-45 |
| TDG500тип | 80 | 218 | 0-45 | 25 | 18.5-55 |
| TDG630тип | 80 | 345 | 0-50 | 40 | 30-90 |
| TDG800тип | 80 | 491 | 0-50 | 61 | 45-132 |
Технические параметры пластинчатой цепной тали
| Технические характеристики | Максимальный подъем （m） |
Максимальный подъем （m³/h） |
Допустимый процент （%） |
Подача （ mm） |
производительность двигателя （kw） |
||||
| 10 | 25 | 50 | 75 | 100 | |||||
| Самый большой кусок материала (мм) | |||||||||
| NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
| NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
| NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
| NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
| NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
| NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
| NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
| NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
| NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
Консультации по ценам на пластинчатую цепную тали
Сколько стоит конкретная пластинчатая цепная тальБесплатная консультацияHenan Red Star Machine и Henan Red Star Machine производят подъемное оборудование различных спецификаций, с разумными ценами, широким диапазоном подъема и хорошей герметичностью. Они широко используются на производственных линиях фрезерования. Добро пожаловать на завод, чтобы купить.
