1. Введение в гираторную дробилку

Гирационная дробилка также является гирационной дробилкой, которая часто используется для дробления руды. В дробилке в основном используется вращательное движение дробящего конуса во внутренней конусной полости корпуса для создания эффектов сжатия, раскалывания и изгиба материала, а также для крупного дробления руды или породы различной твердости.Большая дробилкаЭффект дробления очень хороший.

2. Гидравлическая гирационная дробилка.

Гидравлическая гирационная дробилка - это дробильное оборудование нового поколения, усовершенствованное и изготовленное на основе гирационной дробилки. В оборудовании используется гидравлическая рабочая система, которая удобна в использовании, проста в реализации, автоматизируется, а ее надежность и срок службы значительно увеличены.

3. Регулировка разгрузочного отверстия гирационной дробилки.

1、Гираторная дробилка：На верхнем конце главного вала гирационной дробилки находится регулировочная гайка. Вращая регулировочную гайку, дробильный конус можно опустить или поднять, так что выпускное отверстие станет больше или меньше. При перегрузке предохранительный штифт на приводном шкиве обрезается для защиты от перегрузки. .

2、Гидравлическая гираторная дробилка：Главный вал гидравлической гирационной дробилки расположен на плунжере в гидроцилиндре. Изменение объема гидравлического масла под плунжером может изменить верхнее и нижнее положение дробящего конуса, тем самым изменив размер выпускного отверстия. Когда гидравлическая гирационная дробилка перегружена, давление главного вала вниз увеличивается, заставляя гидравлическое масло под плунжером поступать в аккумулятор в системе гидравлической трансмиссии, в результате чего дробящий конус опускается, чтобы увеличить выпускное отверстие, а выпускной поток входит с материалом. Непробиваемые предметы в полости дробления защищены от перегрузки.

В-четвертых, принцип работы гирационной дробилки.

Верхний конец главного вала гирационной дробилки с дробящим конусом опирается на втулку посередине балки, а его нижний конец помещается в эксцентриковое отверстие втулки вала. Когда втулка вала вращается, дробящий конус совершает эксцентрическое вращательное движение вокруг центральной линии машины, тем самым сжимая, раскалывая и изгибая материал, чтобы раздавить его.

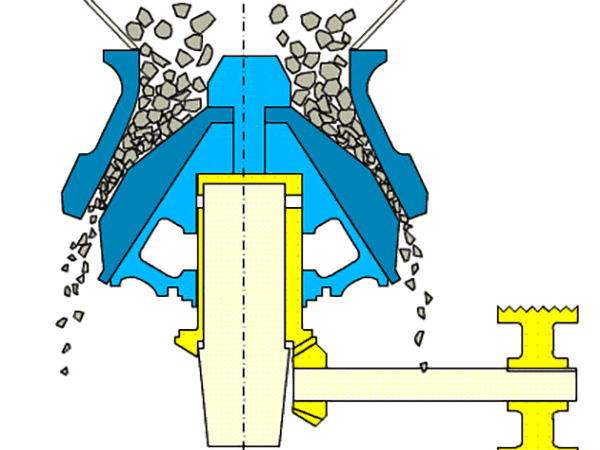

Принцип работы гирационной дробилки

Пять, преимущества гирационной дробилки

1、Выбор материала и конструкция деталей являются разумными, а срок службы длительный; размер частиц измельченных продуктов однороден, что снижает циклическую нагрузку на оборудование.

2、Он подходит для дробления руды со средней твердостью и выше, обладает характеристиками надежной структуры, высокой производственной эффективности, удобной регулировки и экономичного использования.

3、Гидравлическая гирационная дробилка оптимизирована по конструкции и имеет гидравлическую защиту дробилки, что значительно снижает частоту отказов оборудования.

6. Технические характеристики и модели гирационной дробилки.

Технические характеристики гирационной дробилки

Технические характеристики	модель	Большой конечный диаметр дробящего конуса (mm)	Максимальный размер загрузки (mm)	Ширина разгрузочного отверстия (mm)	производительность обработки (т/ч)	производительность двигателя (kw)	Общий вес (т)	Размеры (длина и время; ширина и время; высота) （mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

Технические характеристики и модели гидравлической гирационной дробилки

модель	Тип камеры дробления	Диаметр большого конца дробящего конуса (мм)	Ширина загрузочного отверстия (мм)	Максимальный размер подачи (мм)	Диапазон регулировки разгрузочного отверстия (мм)	Производительность (т / ч)	производительность главного двигателя (кВт)	Вес хоста (т)
HPM200	C1	900	210	178	22~38	160~250	160	10.1
	C2		155	132	18~38	145~250
	C3		130	110	14~38	120~250
	F1		118	100	12~25	108~210
	F2		90	76	10~25	81~210
	F3		70	60	8~25	72~210
HPM300	C1	1100	235	200	26~45	230~445	250	17.8
	C2		211	180	20~45	200~445
	C3		135	115	16~45	180~445
	F1		124	105	14~25	160~220
	F2		96	82	12~25	140~220
	F3		70	60	8~25	120~220
HPM400	C1	1400	330	280	26~51	270~630	315	25
	C2		200	170	22~51	243~630
	C3		152	130	16~51	210~630
	F1		135	115	12~25	162~370
	F2		106	90	10~25	126~370
	F3		80	68	8~25	104~370
HPM500	C1	1500	335	285	32~51	365~790	400	34.1
	C2		229	190	25~51	328~790
	C3		180	152	19~51	280~790
	F1		152	130	13~25	202~450
	F2		124	105	10~25	158~450
	F3		88	75	8~25	122~450
HPM800	C1	2000	385	326	32~51	616~1100	630	69.2
	C2		350	298	25~51	522~1100
	C3		280	238	16~51	380~1100
	F1		160	136	13~25	328~730
	F2		120	102	10~25	270~730
	F3		90	77	8~25	166~730
