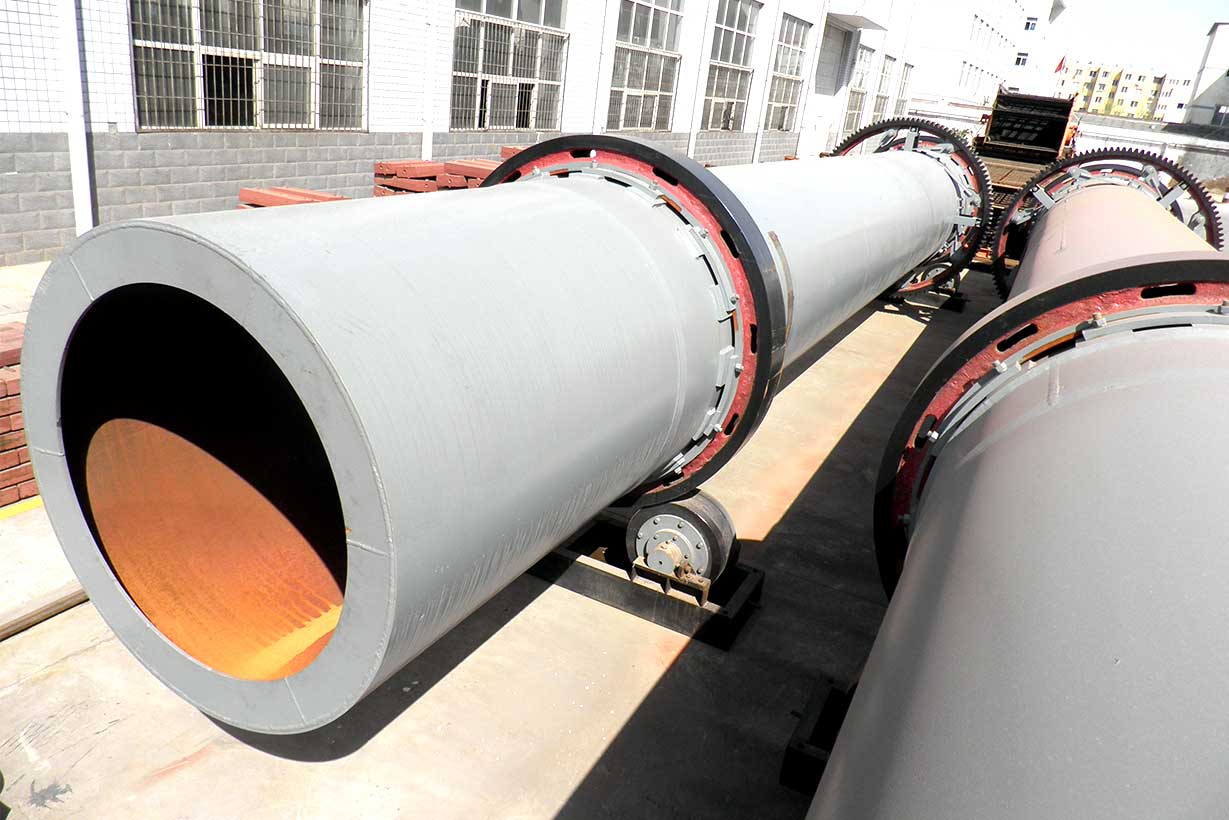

Сушилка для голубого угля

Голубой углерод - это новый тип углеродного материала и незаменимый углеродный материал. Сушилка для голубого угля в основном используется для сушки и обработки голубого угля.Сушилка имеет преимущества научного дизайна, энергосбережения, простого и удобного управления, высокой степени автоматизации, компактности и широкого применения. любимый.

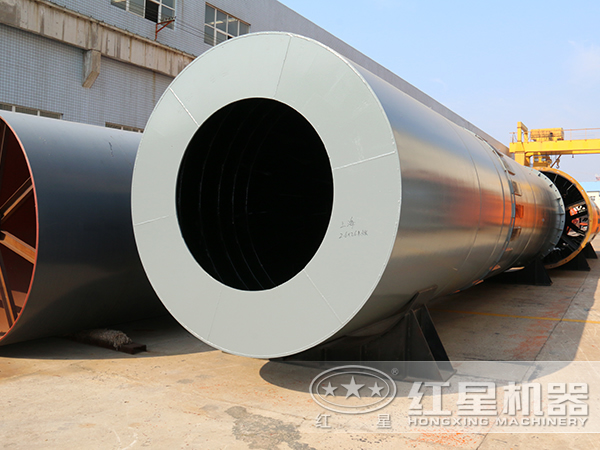

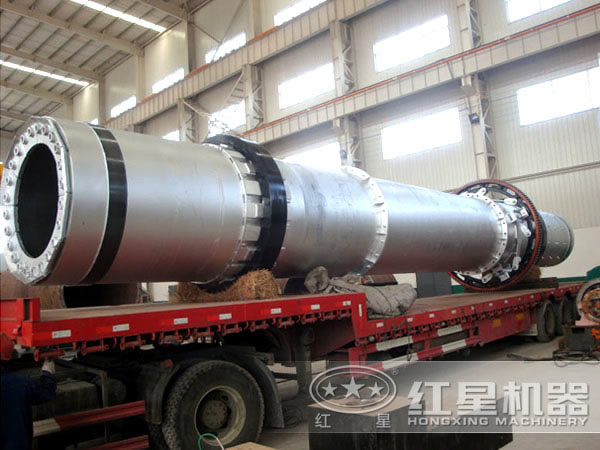

Рабочие части

Конструкция сушилки для голубого угля

Принципиальная схема конструкции сушилки голубого угля

Голубая угль сушилка машина состоит из 1, цилиндр; 2, передний валок кольцо; 3, задний ролик кольцо; 4, шестерни; 5, упорный ролик; 6, сопротивление ролик; 7, шестерни; 8, выпускная часть; 9 , Доска Ян; 10, редуктор; 11, двигатель; 12, канал горячего воздуха; 13, загрузочный желоб; 14, корпус печи и другие детали, кроме того, газогенератор, камера сгорания или поддерживающий подъемник, ремень могут быть спроектированы в соответствии с потребностями пользователя Конвейер, дозатор, циклонный пылеуловитель, вытяжной вентилятор и т. Д.

Тактико-технические характеристики

1、Продукт, высушенный на этом оборудовании, имеет хорошую однородность и высокую термическую эффективность;

2、Эффективность сушки значительно улучшается, производительность в то же время значительно увеличивается, а производительность обработки высока;

3、КПД сгорания сушилки голубого угля достигает 95%, что позволяет предприятию экономить затраты и топливо;

4、Скорость потока продукта может иметь большой диапазон колебаний при производстве, не влияет на качество продукта, а эксплуатационная гибкость является большой.

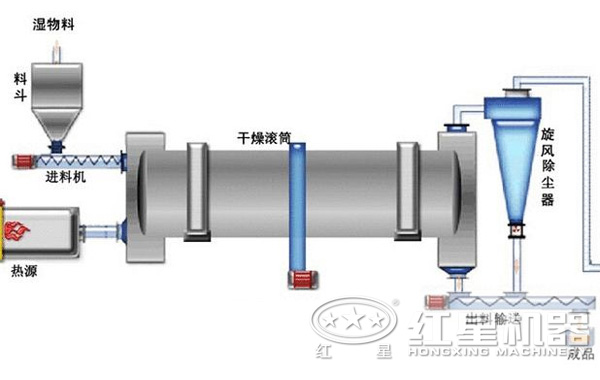

Принцип работы

1、Материалы голубого угля сначала транспортируются ленточным конвейером в разгрузочный желоб в передней части барабана, а затем отправляются вСушилка для голубого угляЗатем он быстро направляется в наклонную зону подъема с помощью направляющей пластины с большим наклоном, и с вращением барабана и наклоном цилиндра он поднимается от нижней части цилиндра к верхней части цилиндра и падает вниз, образуя «материальную завесу», которая входит с того же конца, что и влажный материал. Высокотемпературный дымовой газ сушильного барабана проходит через него, заставляя влажный материал образовывать теплопроводный и конвекционный теплообмен, предварительно нагревая влажный материал и испаряя часть влаги.

2、В то же время температура высокотемпературных дымовых газов быстро падает, и предварительно нагретый влажный материал переходит на стадию среднетемпературной сушки, и большая часть влаги испаряется на этой стадии. При повторном смешивании и обмене материала и дымового газа материал выгружается из сушильного барабана после достижения теплового баланса и потребности материала во влаге.

3、После теплообмена выхлопные газы, содержащие большое количество водяного пара и пыли, удаляются циклоном. После удаления большей части пыли он попадает в рукавный фильтр для удаления пыли. Очищенный выхлопной газ напрямую отводится для завершения всего процесса сушки.

Производители сушилок для голубого угля

Red Star Machinery хорошо производит сушильное оборудование. Его модели и спецификации полны, что позволяет удовлетворить различные производственные потребности пользователей. Пользователи, которые покупают сушилки, могут прийти в Red Star Machinery для ознакомления. Горячая линия для консультации по сушилкам Red Star: 0371-67772626, адрес штаб-квартиры заказа сушилок: улица Тансян № 8, зона высокотехнологичного развития, город Чжэнчжоу, провинция Хэнань!

Технические параметры

Спецификация (м) （Диаметр и время; длина)	Объем цилиндра （m³）	Производственная производительность （т/ч）	Уклон установки （%）	Максимальная температура на входе （℃）	Главный мотор （kw）	общий вес （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

Сушилка с косвенной теплопередачей

Диаметр трубки и время; длина трубки \u0026 nbsp; шт.	Внутренний диаметр внешнего цилиндра (мм)	Внутренний диаметр внутреннего цилиндра (мм)	Длина цилиндра (м)	Объем цилиндра (м \u0026 sup3;)	Наклон цилиндра	Тип подъемной плиты	Максимальная температура всасываемого воздуха (℃)	Габаритные размеры (м)
Φ1.5×15m	1500	500	15	20.27	3-5%	Снято	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	Снято	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	Снято	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
