Вращающаяся печь для обжига редкоземельных металлов

Редкоземельный элемент имеет репутацию «промышленного витамина» и в настоящее время стал чрезвычайно важным стратегическим ресурсом. С постоянным прорывом в прикладных технологиях ценность оксидов редкоземельных элементов будет становиться все больше и больше. Для этого требуются концентраты редкоземельных элементов, которые могут соответствовать требованиям металлургии редкоземельных элементов. Вращающиеся печи для обжига редкоземельных элементов обычно используются для обработки и производства редкоземельной руды. Вращающаяся печь для обжига редкоземельных элементов - это термическое оборудование для термообработки сыпучих или жидких материалов.Механизм обжига отличается высокими технологиями, отличной производительностью и надежностью.

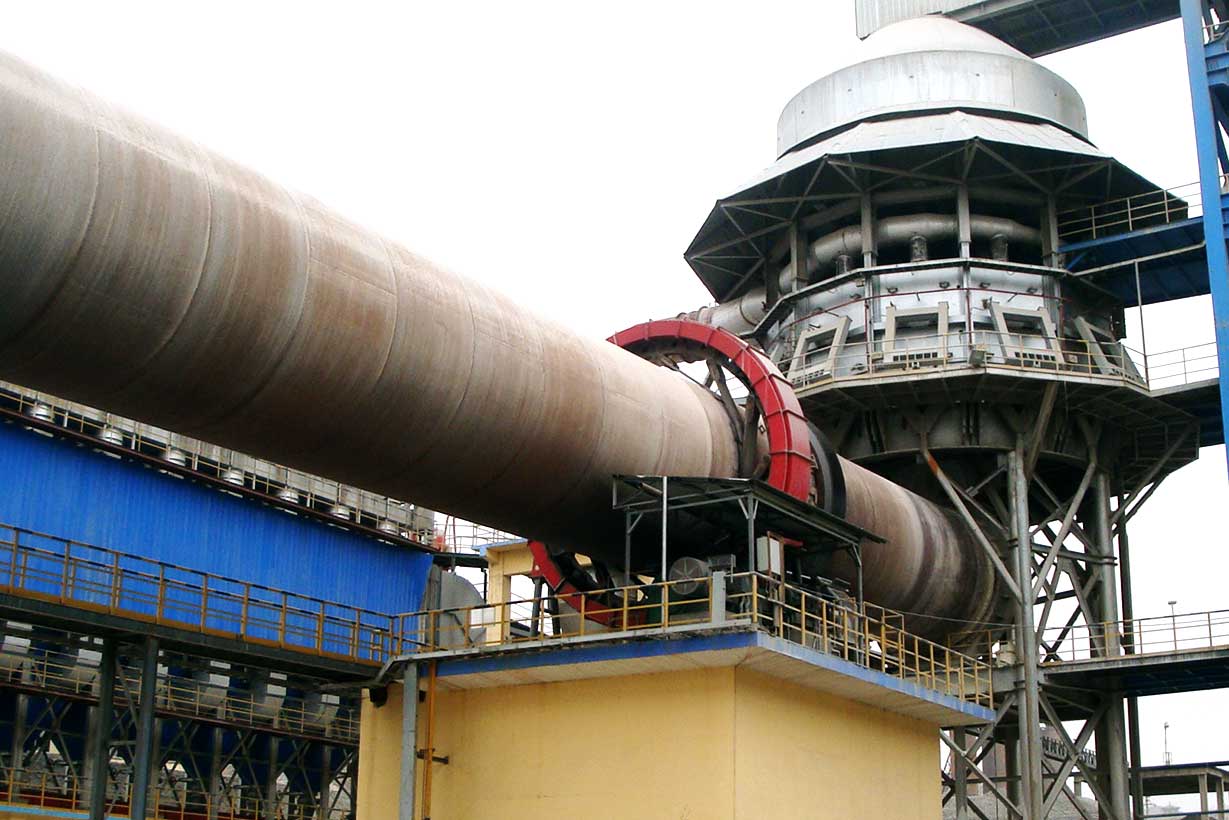

Вращающаяся печь для редкоземельных металлов

Структура и состав

1.Устройство поддержки：Вращающаяся печь для обжига редкоземельных элементов имеет высокотехнологичную конструкцию главного вала, оборудованную автоматическим устройством измерения температуры и устройством электрического нагрева.

2.Устройство блокирующего колеса：Разделенный на механические и гидравлические упорные шестерни, гидравлическое зубчатое колесо оснащено высокотехнологичной гидравлической системой управления.

3.передача инфекции：Вращающаяся печь для обжига редкоземельных элементов оснащена одинарным и двойным приводами, а скорость регулируется двигателем с регулировкой скорости, двигателем постоянного тока или двигателем с преобразованием частоты, что является надежным и энергосберегающим.

4.Цилиндровое колесо с колодкой：Имеются фиксированные, регулируемые и плавающие опорные пластины для нижней шины.Она отличается простой конструкцией, легкостью в обслуживании и замене и без повреждений цилиндра.

5.Средства уплотнения：Вращающаяся печь для обжига редкоземельных элементов имеет множество форм уплотнения для выбора в зависимости от типа печи. Торцевое уплотнение сжимаемого цилиндра, сжимающееся торцевое уплотнение пружины, уплотнение с тяжелым ударным графитовым блоком и т. Д. Характеризуются высокой приспособляемостью к перемещению и повороту цилиндра, а также хорошим уплотнительным эффектом.

Тактико-технические характеристики

1、Вращающаяся печь для обжига редкоземельных элементов оснащена гидравлическими удерживающими колесами, а в подшипниках скольжения оборудования используются подшипники с большим зазором, не скребущиеся.

2、Корпус печи изготовлен из высококачественной листовой углеродистой или легированной стали с автоматической сваркой.

3、Шины, опорные колеса и открытые шестерни вращающейся печи для обжига редкоземельных металлов изготовлены из легированной стали.

4、В передаточном устройстве вращающейся печи для обжига редкоземельных элементов используется редуктор с твердыми зубьями, эластичная мембранная муфта и привод двигателя постоянного тока.

Принцип работы

Материал во вращающейся печи для обжига редкоземельных элементов перемещается сверху вниз, что включает движение верхнего материала, вызванное объемной усадкой материала во время процесса обжига, и движение всего материала печи, вызванное выгрузкой нижнего материала. Если вращающаяся печь для обжига редкоземельных элементов имеет подходящее увеличенное отверстие, усадка мало повлияет на падение материала. Следовательно, скорость движения материалов в печи в основном определяется количеством выгружаемого клинкера, то есть производительностью вращающейся печи для редкоземельных элементов. Однако скорость движения материала должна быть совместима со скоростью прокаливания материала, а скорость прокаливания связана с температурой прокаливания, скоростью газа, теплопередачей, размером частиц материала, размером частиц сгорания и другими факторами. Скорость движения материала во вращающейся печи для обжига редкоземельных элементов зависит от ситуации. Скорость его движения зависит от выходящего воздуха, скорости печи, сопротивления в печи, физических свойств материала, диаметра печи и устройства теплообмена в печи.

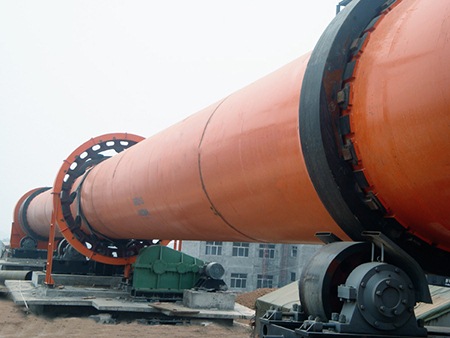

Вращающаяся печь для редкоземельных металлов

Технические параметры

Характеристики продукта （m）	Размер корпуса печи					производительность двигателя （kw）	общий вес （t）	Замечания
Характеристики продукта （m）	Диаметр (м)	Длина (м)	Наклон (%)	Уступать （t/d）	Скорость вращения （r/min）	производительность двигателя （kw）	общий вес （t）	Замечания
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5×54	2.5	54	3.5	280	0.48-1.45	55	196.29	Печь для разложения вне печи
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	------
Φ2.8×44	2.8	44	3.5	450	0.437-2.18	55	201.58	Печь для разложения вне печи
Φ3.0×45	3	45	3.5	500	0.5-2.47	75	201.94	------
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	Печь для разложения вне печи
Φ3.0×60	3	60	3.5	800	0.3-2	100	310	------
Φ3.2×50	3.5	50	4	1000	0.6-3	125	278	Печь для разложения вне печи
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	Предварительный нагрев печи разложения
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	Предварительный нагрев печи разложения
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	Печь предварительного нагрева
Φ4.0×56	4	56	4	2300	0.41-4.07	315	456	Предварительный нагрев печи разложения
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	Предварительный нагрев печи разложения
Φ4.2×60	4.2	60	4	2750	0.41-4.07	375	633	Предварительный нагрев печи разложения
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	Предварительный нагрев печи разложения
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	Предварительный нагрев печи разложения
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	Предварительный нагрев печи разложения
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	Предварительный нагрев печи разложения
Φ5.0×74	5	74	4	6000	0.35-4	710	944	Предварительный нагрев печи разложения
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	Предварительный нагрев печи разложения
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	Предварительный нагрев печи разложения
