Диаметр трубки × длина трубки:Φ1.2×8.0m-Φ3.6×28m
Производительность1.9-76.0т/ч
Применимые материалы:Все виды каолина, шлака, угольного шлама, десульфурированного гипса и др.
Параметры модели вращающейся печи каолина и анализ предложений
60sБыстрый ответ 30minОтветить 24hБесплатный индивидуальный план
Проконсультируйтесь сейчасПредложите вам лучшую цену для справки и сравнения

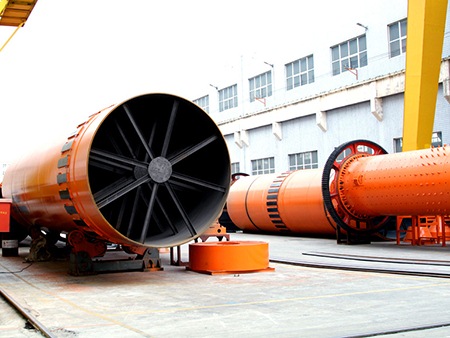

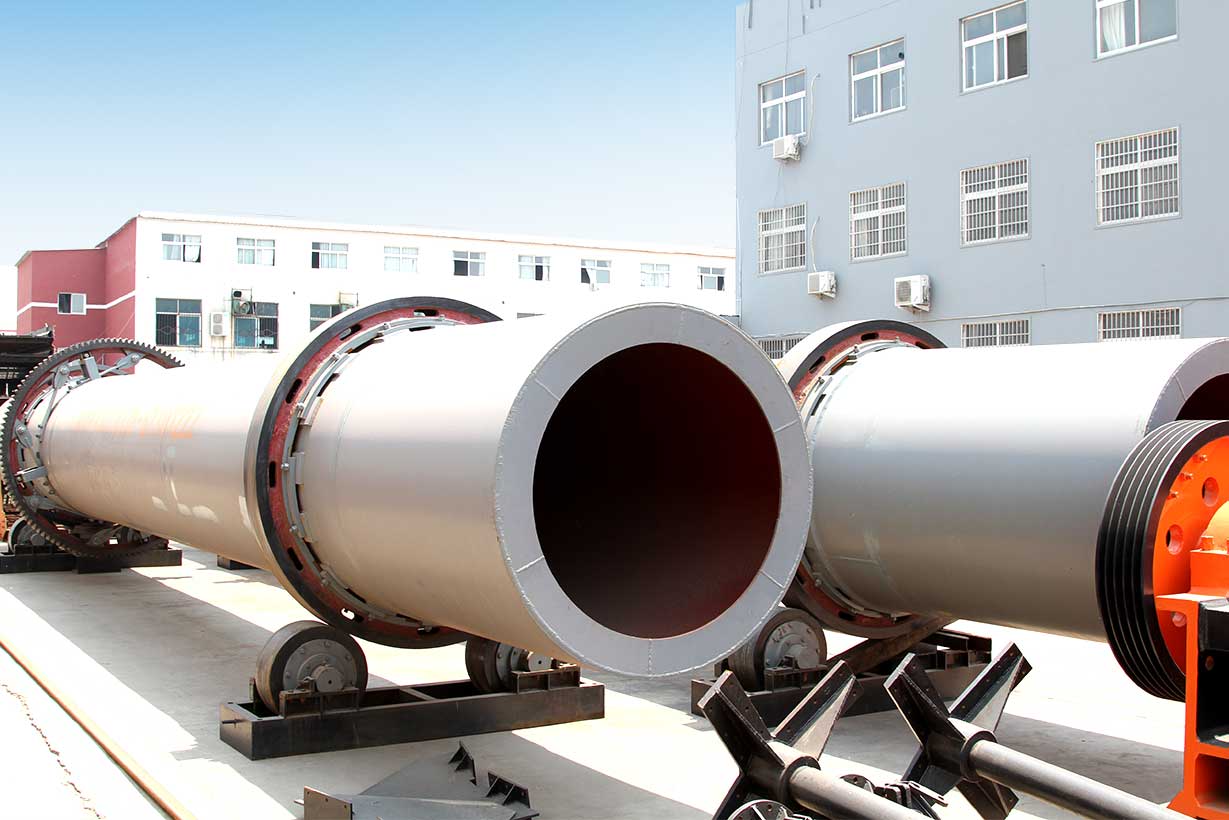

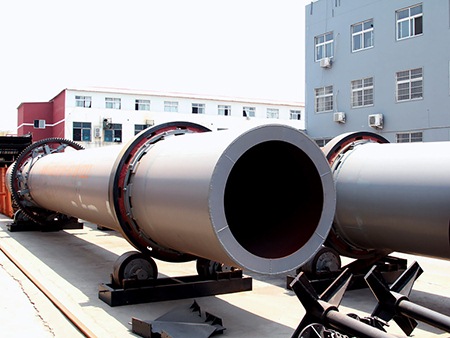

Сушилка для каолина в основном состоит из цилиндрического устройства, устройств переднего и заднего опорных колес, устройств подачи и разгрузки, передаточных устройств и крышек шестерен. Оборудование простое и надежное в эксплуатации, пыленепроницаемое, герметичное и простое в обслуживании. Оно используется в качестве сушильного оборудования на линии производства каолина. Так что это широко распространено.
1.Сушилка для каолина отличается большой производительностью, низким расходом топлива и низкой стоимостью сушки.
2.Каолиновая сушилка обладает высокой устойчивостью к перегрузкам, стабильной работой цилиндра и высокой надежностью.
3.Он обладает характеристиками устойчивости к высоким температурам и может использовать высокотемпературный горячий воздух для быстрой сушки материалов.
4.Масштабируемость высока, и при проектировании учитывается маржа производства, даже если объем производства незначительно увеличится, нет необходимости в замене оборудования.
5.В оборудовании используется самоустанавливающаяся конструкция буксира, буксир и катящееся кольцо хорошо взаимодействуют, что значительно снижает износ и потребление энергии.
6.Специально разработанная конструкция удерживающих колес сушилки для каолина значительно снижает горизонтальную тягу, вызванную наклонной работой оборудования.
Материал загружается в сушилку для каолина через подающее устройство, а подъемная пластина, установленная в сушилке, поднимает материал вверх и падает. Когда материал падает, он разбивается высокоскоростными вращающимися лезвиями сушилки. Повторите этот процесс и продолжайте движение. На выход. В то же время горячий воздух, генерируемый печью с горячим воздухом прямого нагрева, поступает в каолиновую сушилку для полного контакта с материалом, так что материал быстро сушится, а затем выводится через конвейер на разгрузочной стороне. Внутренняя часть сушилки приварена к различным копирующим пластинам с разными углами в шахматном порядке спереди назад. На подающем конце установлены дверное кольцо и спиральная копировальная пластина, чтобы предотвратить сброс материала, а с внешней стороны сушилки установлен шинный ремень для поддержки. передний и задние колеса поддерживаются на опорном устройстве ролика, а заднее опорное устройство валика снабжен стопорное колесом для регулирования осевого перемещения сушилки. вращение каолиновой сушилки управляется устройство передачи и фиксируется на сушилке через шестерню. Шестерни вращаются.
| Спецификация (м) （Диаметр и время; длина) |
Объем цилиндра （m³） |
Производственная производительность （т/ч） |
Уклон установки （%） |
Максимальная температура на входе （℃） |
Главный мотор （kw） |
общий вес （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
Сушилка с косвенной теплопередачей
| Диаметр трубки и время; длина трубки \u0026 nbsp; шт. | Внутренний диаметр внешнего цилиндра (мм) | Внутренний диаметр внутреннего цилиндра (мм) | Длина цилиндра (м) | Объем цилиндра (м \u0026 sup3;) | Наклон цилиндра | Тип подъемной плиты | Максимальная температура всасываемого воздуха (℃) | Габаритные размеры (м) |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | Снято | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | Снято | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | Снято | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
