Вращающаяся печь для железной руды-Вращающаяся печь

Железная руда является важным сырьем для предприятий по производству стали. Вращающаяся печь для обжига железной руды может прокаливать железную руду для получения сырья, необходимого для промышленных предприятий. Вращающаяся печь для обжига железной руды получила признание клиентов за ее отличную производительность и широкое применение.

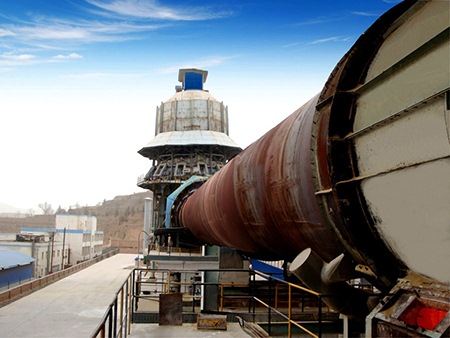

Вращающаяся печь для железной руды

Основная структура

1、Головная часть печи

Головка печи представляет собой разгрузочную часть вращающейся печи для обжига железной руды. Ее диаметр больше, чем у вращающейся печи. Она герметизирована рыбьей чешуей из нержавеющей стали и корпусом печи. Основные компоненты включают смотровые окна, форсунки для впрыска угля, тележки и смотровые отверстия.

2、Часть печи

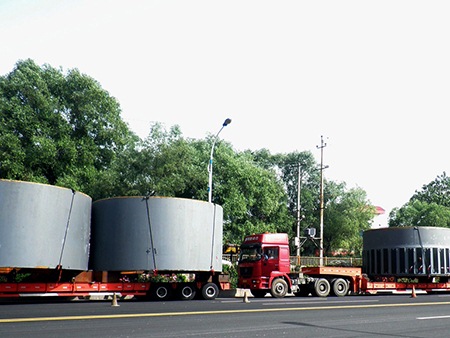

Это основной корпус вращающейся печи для обжига железной руды, обычно длиной от 30 до 150 метров, цилиндрической формы с 3-5 катящимися кольцами посередине. Цилиндр в основном перерабатывается на заводе на 3 ~ 10 секций и сваривается после транспортировки к месту назначения на большом грузовике. Часть кольца качения изготовлена из расплавленной стали, а корпус части кольца качения немного толще других частей корпуса печи из-за ее несущей способности. Опорный буксир также является частью корпуса печи, и ролик качения соответственно соединен с основанием и является несущей опорой всей вращающейся печи. Обычно набор роликов состоит из двух роликов и двух упорных колес. Огнеупорные кирпичи следует укладывать внутри вращающейся печи во время нормальной работы.

3、Хвостовая часть печи

Хвостовая часть печи также является важной частью вращающейся печи для обжига железной руды.Форма загрузочной части аналогична крышке вращающейся печи, и она в основном отвечает за загрузку и герметизацию.

Тактико-технические характеристики

1、Хорошо структурированный。Вращающаяся печь для обжига железной руды имеет простую конструкцию, большой единичный объем и высокотехнологичную технологию и устройства для уплотнения головки и хвостовой части печи, которые обладают хорошими герметизирующими характеристиками и, следовательно, производственной эффективностью.

2、Высокие технологии。В оборудовании используются отечественные и зарубежные высокотехнологичные гидравлические шестеренчатые устройства, дозирующие плунжерные насосы с высокой точностью дозирования, высокоточные регулирующие клапаны скорости и устройства уплотнения графитового блока контактного типа.

3、Долгое время использования。Печь имеет долгий срок службы, автоматический контроль температуры, утилизацию отработанного тепла вторичного воздуха и длительный срок службы футеровки печи, что способствует длительной эксплуатации оборудования.

4、высокая производительность。Вращающаяся печь для обжига железной руды отличается высокой производительностью, высокой эффективностью теплопередачи, стабильной работой, большой производительностью и положительной производительностью.

Принцип работы

1、Железной руды вращающейся печи вращающейся печи оборудование состоит из поворотного цилиндра, опорное устройство, поддерживающее устройство с помощью стопорных колес, головку печи, уплотнительное устройство в печи хвост, и устройство трубы впрыска угля.

2、Корпус печи наклонен к уровню, и весь корпус печи поддерживается опорным роликовым устройством, а также имеется устройство блокировки колес, которое управляет движением корпуса печи вверх и вниз.

3、Помимо основной трансмиссии, трансмиссионная часть также оснащена вспомогательным трансмиссионным устройством, которое обеспечивает медленное вращение корпуса печи и предотвращает деформацию корпуса печи при отключении питания основного привода.

4、Достигается рабочая температура (950 ℃ 1050 ℃), сверхтонкий каолин кальцинируется, железная руда обрабатывается, а затем температура регулируется в соответствии с количеством материала, наконец, достигая желаемой цели.

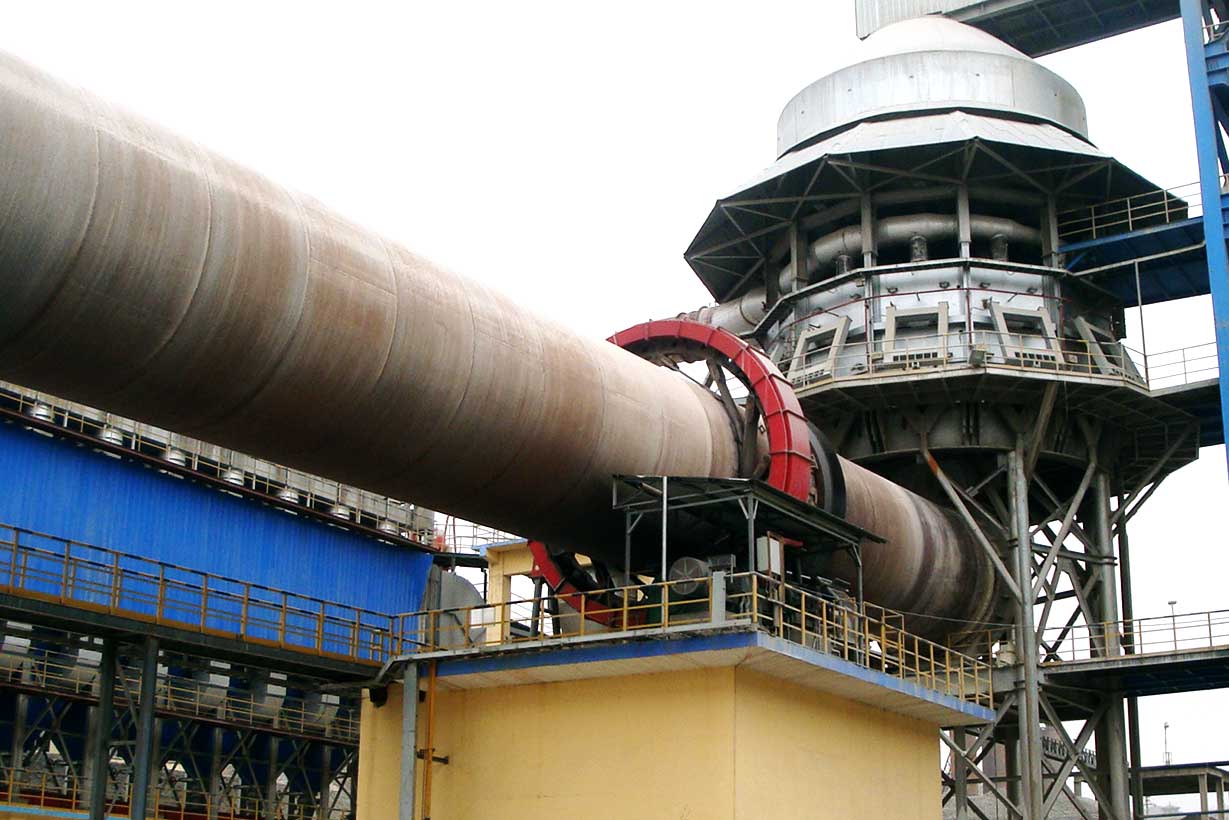

Вращающаяся печь для железной руды

Технические параметры

Характеристики продукта （m）	Размер корпуса печи					производительность двигателя （kw）	общий вес （t）	Замечания
Характеристики продукта （m）	Диаметр (м)	Длина (м)	Наклон (%)	Уступать （t/d）	Скорость вращения （r/min）	производительность двигателя （kw）	общий вес （t）	Замечания
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5×54	2.5	54	3.5	280	0.48-1.45	55	196.29	Печь для разложения вне печи
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	------
Φ2.8×44	2.8	44	3.5	450	0.437-2.18	55	201.58	Печь для разложения вне печи
Φ3.0×45	3	45	3.5	500	0.5-2.47	75	201.94	------
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	Печь для разложения вне печи
Φ3.0×60	3	60	3.5	800	0.3-2	100	310	------
Φ3.2×50	3.5	50	4	1000	0.6-3	125	278	Печь для разложения вне печи
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	Предварительный нагрев печи разложения
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	Предварительный нагрев печи разложения
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	Печь предварительного нагрева
Φ4.0×56	4	56	4	2300	0.41-4.07	315	456	Предварительный нагрев печи разложения
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	Предварительный нагрев печи разложения
Φ4.2×60	4.2	60	4	2750	0.41-4.07	375	633	Предварительный нагрев печи разложения
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	Предварительный нагрев печи разложения
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	Предварительный нагрев печи разложения
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	Предварительный нагрев печи разложения
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	Предварительный нагрев печи разложения
Φ5.0×74	5	74	4	6000	0.35-4	710	944	Предварительный нагрев печи разложения
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	Предварительный нагрев печи разложения
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	Предварительный нагрев печи разложения
